Machines d'électroérosion à fil expliquées : types, principe de fonctionnement et guide de sélection

Types courants de machines d'électroérosion à fil et leurs caractéristiques

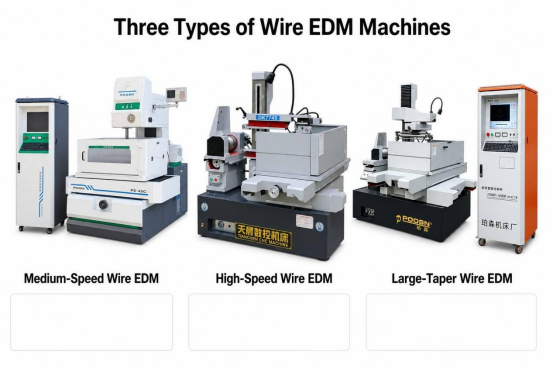

Les machines d'électroérosion à fil sont généralement regroupées par vitesse de fil, matériau de fil et capacité de coupe conique, et ces trois facteurs déterminent en grande partie ce qu'une machine donnée gère bien. EDM à fil à vitesse moyenne les machines font fonctionner du fil de molybdène alternatif à une vitesse contrôlée et modérée et sont largement utilisées lorsqu'un équilibre entre la vitesse de coupe et la finition de surface est nécessaire. EDM à fil à grande vitesse Les machines utilisent également généralement du fil de molybdène alternatif, mais sont réglées pour un enlèvement de matière plus rapide sur des profils simples et à faible cône. EDM à fil à grand cône Les machines sont construites autour d'une plage de déplacement d'axe d'inclinaison étendue afin que le fil puisse être incliné sur une large plage, ce qui en fait un choix pratique pour les travaux de poinçonnage et de matrice, les matrices d'extrusion et d'autres pièces nécessitant un angle de dépouille prononcé coupé dans un bloc durci.

Étant donné que ces catégories décrivent un spectre plutôt que trois conceptions rigidement distinctes, de nombreux ateliers finissent par choisir en fonction des familles de pièces qu'ils coupent le plus souvent plutôt que d'une seule configuration idéale. L'aperçu ci-dessous résume la façon dont chaque type est généralement positionné dans le flux de travail d'un atelier d'usinage par électroérosion à fil.

EDM à fil à vitesse moyenne Fil de molybdène alternatif, taux de coupe et finition de surface équilibrés, commun aux composants généraux d'outillage et de moule tels que les séries PS-C et DK77-BC. EDM à fil à grande vitesse Fil alternatif en molybdène réglé pour un débit plus rapide sur la coupe de profils à faible cône et à volume plus élevé, comme les séries DK77-A et DK77-B. EDM à fil à grand cône Déplacement étendu de l'axe d'inclinaison pour des angles de dépouille prononcés sur les poinçons, les matrices et les outils d'extrusion, tels que la série DK77-D.

La vitesse de coupe est l'une des premières questions que les ateliers se posent lorsqu'ils comparent les types de machines d'électroérosion à fil, car elle affecte directement le temps de cycle et le débit. Cependant, la vitesse brute à elle seule ne dit pas tout, car la capacité de conicité et la précision réalisable se compromettent souvent par rapport à la vitesse à laquelle le fil peut se déplacer à travers la coupe. Le tableau ci-dessous place côte à côte les machines d'électroérosion à fil à vitesse moyenne, à grande vitesse et à grand cône en utilisant un indice d'efficacité relatif plutôt que des taux de coupe absolus, car la vitesse réelle varie en fonction du matériau, de l'épaisseur et des paramètres du générateur. Cet indice indicatif est destiné à montrer les modèles généraux rencontrés dans la pratique par les ateliers plutôt que de servir de chiffre de performance fixe pour une machine spécifique. Comprendre ce modèle permet de déterminer quel type de machine d'électroérosion à fil mérite une évaluation plus approfondie pour une famille de pièces donnée.

Comme l'illustre le graphique, les machines d'électroérosion à fil à grande vitesse ont tendance à obtenir les scores les plus élevés en termes d'indice d'efficacité de coupe relative, ce qui reflète leur conception axée sur un enlèvement rapide de matière pour des profils simples. Les machines d'électroérosion à fil à vitesse moyenne se trouvent juste derrière, reflétant une philosophie de conception qui équilibre une coupe raisonnablement rapide avec une tension de fil plus constante et un contrôle de surface plus fin. Les machines d'électroérosion à fil à grand cône affichent l'indice relatif le plus bas dans cette comparaison, mais cela ne signifie pas qu'elles sont globalement une machine plus faible ; cela reflète simplement que la coupe à un angle prononcé ralentit intrinsèquement le processus par rapport à une coupe droite et verticale. En pratique, un atelier coupant de simples poinçons d'ébauchage à un volume élevé valorisera généralement l'avantage de débit qu'offrent les configurations d'électroérosion à fil à grande vitesse. Un atelier produisant des composants de moules de précision avec des exigences de finition de surface plus strictes peut s'orienter vers l'électroérosion à fil à vitesse moyenne, où l'alimentation en fil plus contrôlée permet une passe finale plus propre. Un atelier qui usine régulièrement des matrices, des outils d'extrusion ou des poinçons avec des angles de dépouille constatera que la capacité de conicité compte plus que la vitesse brute, car sans elle, la pièce ne peut pas du tout être produite sur la machine. Il convient également de noter que la vitesse de coupe sur n'importe quelle machine d'électroérosion à fil change en fonction de l'épaisseur de la pièce, du diamètre du fil et du nombre de passes de coupe utilisées pour atteindre une finition de surface cible. Les pièces plus épaisses réduisent généralement la vitesse de coupe réalisable, quel que soit le type de machine, car davantage de matériau doit être érodé par unité de déplacement du fil. Les coupes multiples, qui sont courantes lorsqu'une finition de surface fine est requise, augmentent également le temps de traitement total même si elles ne modifient pas l'indice de vitesse sous-jacent de la machine. Pour cette raison, il est préférable d'utiliser l'indice relatif dans le tableau comme point de départ pour affiner le type de machine, suivi d'une évaluation plus détaillée de la géométrie spécifique des pièces et des exigences de finition. Les ateliers qui utilisent régulièrement un mélange de pièces simples et coniques choisissent parfois une machine d'électroérosion à fil à grand cône spécifiquement parce qu'elle peut toujours effectuer des coupes verticales standard, ce qui lui confère une flexibilité supplémentaire même si son indice d'efficacité relative est plus faible pour les travaux coniques en particulier. Faire correspondre le type de machine à la famille de pièces dominante dans la charge de travail d'un atelier a tendance à être plus important que l'optimisation uniquement pour la vitesse de coupe la plus élevée.

À retenir : les trois principales catégories de machines d'électroérosion à fil font un compromis sur la vitesse, la capacité de conicité et le contrôle de la finition, de sorte que la famille de pièces dominantes qu'un atelier coupe devrait guider le choix plus que n'importe quel chiffre de performance unique.

Comment fonctionnent les machines d'électroérosion à fil : principe de fonctionnement et structure de base

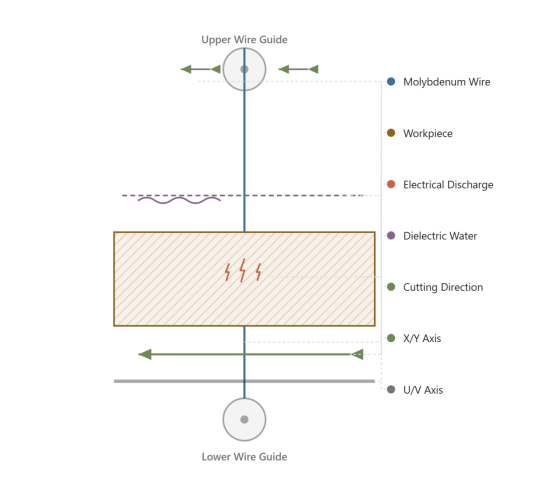

Chaque machine d'électroérosion à fil, quelle que soit sa catégorie, enlève la matière via érosion par étincelles : un fil-électrode se déplaçant en continu est maintenu à une petite distance contrôlée de la pièce à usiner, et des milliers de décharges électriques rapides par seconde vaporisent de minuscules quantités de métal le long du trajet programmé. Le fil lui-même ne touche jamais physiquement la pièce à usiner, c'est pourquoi l'électroérosion à fil peut usiner de l'acier à outils trempé, du carbure et d'autres matériaux difficiles à couper sans les forces de coupe mécaniques qui limitent l'usinage conventionnel.

Un fluide diélectrique, généralement de l'eau déminéralisée, s'écoule en continu à travers l'espace de coupe. Ce fluide refroidit le fil et la pièce, élimine les particules érodées afin qu'elles n'interfèrent pas avec les décharges ultérieures et aide à contrôler les caractéristiques électriques de l'éclateur. Un système de servocommande surveille en permanence les conditions d'écartement et ajuste la position du fil en temps réel pour maintenir un écart stable et constant au fur et à mesure de la progression de la coupe. Pendant ce temps, une commande CNC pilote les axes X et Y pour tracer le profil de pièce programmé, et sur les machines conçues pour la coupe conique, un mouvement supplémentaire des axes U et V incline les guide-fils afin que le fil puisse couper selon un angle plutôt que strictement verticalement.

Composants de base partagés entre les types de machines d'électroérosion à fil

1. Système d'alimentation et de récupération du fil, qui alimente le fil frais en continu et récupère le fil usé après son passage à travers la coupe
2. Guide-fil supérieur et inférieur, qui positionnent le fil avec précision et, sur les machines à pointe conique, s'inclinent pour produire des coupes en angle
3. Contrôle de la tension du fil, qui maintient le fil tendu et stable afin qu'il résiste à la déviation pendant la coupe
4. Système de circulation et de filtration du fluide diélectrique, qui fournit un fluide propre à l'espace de coupe et élimine les débris érodés
5. Générateur d'impulsions, qui produit des décharges électriques qui érodent réellement le matériau
6. Système de commande CNC et d'entraînement des axes, qui positionne la table de travail et les guide-fils en fonction de la géométrie programmée de la pièce

La finition de surface est rarement obtenue en un seul passage sur une machine d'électroérosion à fil, et comprendre comment la finition s'améliore au fil des coupes successives permet d'expliquer pourquoi la programmation multi-passes est une pratique courante. Une première coupe grossière enlève rapidement la majeure partie du matériau mais laisse une surface relativement grossière, car la priorité à ce stade est l'enlèvement du matériau plutôt que la finition. Les coupes ultérieures utilisent des réglages d'énergie plus faibles et des vitesses d'avance plus lentes, spécifiquement pour réduire la rugosité de la surface étape par étape. Le tableau ci-dessous montre un modèle typique et illustratif de la façon dont Ra, une mesure courante de la rugosité de surface, a tendance à diminuer au cours d'une ébauche et de plusieurs passes de finition. Ces valeurs représentent le comportement général du processus d'électroérosion à fil plutôt qu'un résultat garanti pour une machine, un matériau ou un ensemble de paramètres spécifique.

La ligne dans le graphique descend brusquement entre la coupe grossière et la première coupe de finition, ce qui reflète la quantité d'irrégularités de surface résultant d'une érosion rapide et à haute énergie qui est éliminée lors de cette première passe de finition. Chaque coupe supplémentaire continue de réduire la valeur Ra, mais de quantités progressivement plus faibles, illustrant un schéma de rendements décroissants commun à tous les processus de finition EDM en général. Ce modèle de rendement décroissant est l'une des raisons pour lesquelles les ateliers évaluent le coût d'une passe de finition supplémentaire par rapport à l'amélioration de la finition qu'elle apporte réellement pour une pièce donnée. Les pièces destinées à un polissage ou une texturation ultérieure s'arrêtent parfois après deux ou trois passages, car la rugosité restante sera de toute façon traitée par une étape de finition distincte. Les pièces qui doivent répondre à des spécifications strictes de finition de surface après découpe, telles que certaines cavités de moule de précision, justifient souvent l'exécution de passes de finition supplémentaires pour atteindre une valeur Ra ​​pratique inférieure. Le diamètre du fil, les réglages du générateur et l'état du fluide diélectrique influencent tous la rapidité avec laquelle Ra s'améliore d'un passage à l'autre, de sorte que la courbe exacte varie d'une tâche à l'autre. Les machines dotées d'un contrôle plus stable de la tension du fil, souvent associées aux configurations d'électroérosion à fil à vitesse moyenne, ont tendance à produire une amélioration de finition plus constante d'une passe à l'autre. Étant donné que chaque passe de finition ajoute du temps de traitement, le nombre total de passes utilisées affecte directement le temps de cycle, qui constitue un facteur de planification important aux côtés de l'objectif de finition lui-même. Les ateliers programmant une nouvelle pièce commencent généralement par une séquence de coupe connue issue de travaux antérieurs similaires et ajustent le nombre de passes en fonction de la mesure de la finition résultante. La surveillance des valeurs Ra réelles mesurées par rapport à un modèle comme celui-ci peut aider à identifier quand les guide-fils, le système de tension ou le rinçage d'une machine peuvent être sous-performants, car une courbe plus plate que prévu indique souvent un problème mécanique ou de processus plutôt qu'un problème de programmation. Au fil du temps, le suivi de cette relation permet également d'établir des devis plus précis, puisqu'un atelier peut estimer le temps de cycle de manière plus fiable une fois qu'il connaît approximativement le nombre de passes de finition qu'une spécification de finition donnée nécessitera.

À retenir : le processus d'électroérosion à fil repose sur un éclateur stable, un rinçage diélectrique continu et une programmation multi-passes, et la même structure de base sous-tend les machines d'électroérosion à fil à vitesse moyenne, à grande vitesse et à grande conicité.

Scénarios d'application et critères de sélection pour les équipements d'électroérosion à fil

Les machines d'électroérosion à fil sont utilisées dans un large éventail d'industries, et comprendre où la technologie est généralement appliquée permet de replacer les décisions de sélection de machines dans leur contexte. Le travail des moules et des matrices a toujours été l'un des domaines d'application les plus importants de l'électroérosion à fil, car le processus excelle dans la découpe de l'acier à outils trempé en géométries précises de cavités et de poinçons. L'outillage de précision, les composants automobiles et les pièces aérospatiales ou médicales s'appuient également sur l'électroérosion à fil partout où des tolérances serrées ou des matériaux durs rendent l'usinage conventionnel difficile. Le graphique en anneau ci-dessous présente une répartition illustrative et représentative des applications d'électroérosion à fil dans ces vastes segments industriels. Comme pour le graphique précédent, ces pourcentages sont destinés à refléter les tendances générales du secteur plutôt que les chiffres exacts des parts de marché pour une période ou une région spécifique.

Les applications de moules et de matrices représentent la plus grande part illustrative du tableau, ce qui correspond au rôle de longue date de l'électroérosion à fil dans la découpe de cavités, de noyaux et d'inserts à partir d'acier à outils trempé qui seraient difficiles à usiner de manière conventionnelle. L'outillage de précision représente le deuxième segment en importance, couvrant des articles tels que les jauges, les fixations et les composants d'emboutissage pour lesquels les tolérances dimensionnelles serrées comptent plus que le volume de production. Les composants automobiles représentent également une part significative, reflétant le besoin continu de l'industrie en matrices d'estampage, en engrenages et en pièces adaptées avec précision. Les applications aérospatiales et médicales, bien que leur part globale soit moindre, ont tendance à exiger certaines des tolérances les plus strictes et des spécifications de matériaux les plus exigeantes, notamment les superalliages à base de nickel et le titane, difficiles à usiner par les méthodes de découpe conventionnelles. La catégorie restante « autres secteurs industriels » englobe un large éventail de cas d'utilisation, du développement de prototypes aux boîtiers électroniques spécialisés, qui ne correspondent pas parfaitement aux autres segments. Cette répartition indique également pourquoi les machines d'électroérosion à fil à vitesse moyenne et à grand cône restent des choix populaires, car les travaux de moulage, de matrices et d'outillage bénéficient souvent de la capacité de conicité et du contrôle de finition qu'offrent ces types de machines. Les magasins entrant dans un nouveau segment de marché peuvent utiliser une distribution comme celle-ci comme guide approximatif pour déterminer quelles capacités sont susceptibles d'être les plus importantes, même si la demande réelle dépend toujours de la clientèle spécifique desservie par un magasin. Un atelier axé sur l'outillage, par exemple, peut donner la priorité à la capacité de conicité et à l'état de surface plutôt qu'à la vitesse de coupe brute, étant donné qu'une grande partie du segment de l'outillage implique des géométries complexes et à tolérances serrées. Un atelier axé sur l'automobile coupant des volumes plus élevés de composants de matrices d'estampage plus simples peut plutôt donner la priorité à la vitesse de coupe et au temps de cycle pour suivre le rythme des calendriers de production. L'électroérosion à fil étant un processus soustractif sans contact qui n'exerce pas de force mécanique significative sur la pièce à usiner, elle reste une option dans tous ces segments chaque fois que la dureté ou la complexité géométrique exclut les méthodes de coupe conventionnelles.

À retenir : faire correspondre une machine d'électroérosion à fil à l'épaisseur du matériau, à l'angle de conicité requis et à la finition de la surface cible est une approche de sélection plus fiable que le choix basé uniquement sur l'industrie.

Comparaison détaillée : EDM à fil à vitesse moyenne, à grande vitesse et à grande conicité

Choisir entre des machines d'électroérosion à fil à vitesse moyenne, à grande vitesse et à grand cône revient souvent à peser plusieurs capacités à la fois plutôt qu'à optimiser une seule métrique. La précision, la vitesse de coupe, la capacité de conicité, le niveau d'automatisation et la polyvalence globale des applications sont autant de facteurs qui déterminent quel type de machine correspond le mieux à la charge de travail typique d'un atelier. Une comparaison à un seul chiffre peut ici être trompeuse, car une machine qui obtient de bons résultats en termes de vitesse peut obtenir des résultats inférieurs en termes de capacité de conicité, et vice versa. Le graphique radar ci-dessous place les trois types de machines sur ces cinq dimensions à l'aide d'une échelle relative illustrative de 1 à 10, ce qui rend les compromis plus faciles à voir d'un seul coup d'œil. Comme pour les graphiques précédents, ces valeurs sont censées représenter les tendances générales dans la catégorie plutôt que la fiche technique d'un modèle spécifique.

Le graphique radar montre que les machines d'électroérosion à fil à vitesse moyenne forment une forme relativement équilibrée, obtenant des résultats raisonnablement bons en termes de précision, d'automatisation et de polyvalence sans être les plus performantes dans aucune dimension. Les machines d'électroérosion à fil à grande vitesse s'étendent le plus loin le long de l'axe de vitesse, conformément à leur conception axée sur la découpe rapide et en grand volume de profils simples. Les machines d'électroérosion à fil à grand cône s'étendent le plus loin le long de l'axe de capacité conique, reflétant la course étendue de l'axe et la plage d'inclinaison qui rendent possible la coupe grand angle en premier lieu. Il convient de noter que les machines à grand cône détiennent également un score de précision respectable dans cette comparaison, car la capacité de conicité et la précision de coupe ne s'excluent pas mutuellement dans une machine bien construite. L'axe de polyvalence a tendance à favoriser un peu plus les configurations à vitesse moyenne et à grand cône que les machines à grande vitesse, car la capacité de gérer à la fois des travaux droits et coniques élargit la gamme de pièces qu'une seule machine peut produire. Les scores d'automatisation sont assez proches pour les trois types dans cette comparaison illustrative, reflétant comment le filetage automatique du fil, le contrôle de tension programmable et le positionnement CNC sont devenus des caractéristiques communes sur les machines d'électroérosion à fil modernes en général plutôt que d'être uniques à une catégorie. Les ateliers qui coupent principalement des composants d'outillage à parois droites en grand volume constateront probablement que l'avantage de la machine à grande vitesse sur l'axe de vitesse l'emporte sur son score de conicité inférieur. Les ateliers produisant des poinçons, des matrices ou des outils d'extrusion avec des angles de dépouille accorderont plus de poids sur l'axe de capacité de conicité, où les machines à grand cône sont clairement en tête. Les ateliers ayant une charge de travail mixte, coupant à la fois des pièces simples et coniques pour différents travaux, se tournent souvent vers le profil plus équilibré présenté par les machines d'électroérosion à fil à vitesse moyenne. La lecture d'un graphique radar comme celui-ci consiste moins à choisir la forme la plus grande qu'à faire correspondre les axes les plus forts de la forme aux exigences spécifiques des pièces typiques d'un atelier. Étant donné que ces valeurs sont illustratives plutôt que mesurées à partir d'un modèle spécifique, les ateliers évaluant un achat doivent confirmer les spécifications réelles de précision, de vitesse et de conicité directement auprès du fabricant de l'équipement pour le modèle considéré.

À retenir : aucune catégorie d'électroérosion à fil unique n'est en tête dans toutes les dimensions, de sorte que les ateliers avec une charge de travail mixte bénéficient souvent de l'évaluation conjointe de la précision, de la vitesse, de la plage de conicité et de l'automatisation plutôt que d'un seul facteur.

Directives de maintenance pour les machines d'électroérosion à fil

Un entretien constant permet à une machine d'électroérosion à fil de couper avec la précision prévue au fil des années d'utilisation, et la plupart des tâches de routine sont simples une fois intégrées dans un programme régulier. La tension du fil doit être vérifiée et calibrée périodiquement, car un fil trop lâche ou trop tendu peut affecter la rectitude et, par conséquent, la précision de la pièce. La qualité du fluide diélectrique, généralement mesurée par la résistivité de l'eau, nécessite une surveillance régulière ainsi qu'un remplacement rapide du filtre, car un fluide contaminé ou mal conditionné ralentit la coupe et peut augmenter la casse des fils. Les guide-fils s'usent progressivement à cause du contact constant avec le fil en mouvement et doivent être inspectés à intervalles réguliers et remplacés une fois que l'usure affecte la rectitude de la coupe. Le réservoir diélectrique, la table de travail et le chemin de câbles doivent être nettoyés régulièrement pour éviter que l'accumulation de débris n'interfère avec le rinçage et le contact électrique.

Pratiques supplémentaires qui soutiennent la précision à long terme

1. Vérifier périodiquement la précision du nivellement de la machine et du positionnement des axes par rapport à une référence connue.
2. Conservez un inventaire des principaux consommables, notamment les fils, les filtres et les guide-fils, pour éviter les temps d'arrêt imprévus.
3. Inspecter et lubrifier les rails de guidage et les vis à billes selon l'intervalle recommandé par le fabricant.
4. Enregistrez les problèmes récurrents, tels qu'une rupture de fil inattendue, afin que les modèles puissent être retracés jusqu'à leur cause première.

À retenir : l'état du fluide diélectrique, l'usure du guide-fil et les contrôles périodiques de positionnement sont les facteurs de maintenance les plus étroitement liés à la précision de coupe à long terme d'une machine d'électroérosion à fil.

À propos de POOSN – Fabricant professionnel de machines d'électroérosion à fil

À propos de POOSN – Fabricant professionnel de machines d'électroérosion à fil

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd est un exemple de fabricant structuré autour de ce type de gamme de produits. La société se concentre sur la recherche, le développement et la production d'équipements d'usinage par électroérosion et de technologies de traitement spéciales associées, avec une gamme de produits qui couvre les Séries d'électroérosion à fil à vitesse moyenne PS-C et DK77-BC , le Séries d'électroérosion à fil haute vitesse DK77-A et DK77-B , et the Série EDM à fil large cône DK77-D . La précision de positionnement de chaque machine-outil est testée dans le cadre de la production, une étape directement pertinente aux contrôles de maintenance du positionnement des axes évoqués ci-dessus, puisque la précision de démarrage d'une machine définit la ligne de base que la maintenance continue est censée préserver. Les produits de la société sont vendus sur les marchés nationaux, avec des modèles sélectionnés exportés vers l'Asie du Sud-Est, l'Asie de l'Ouest, l'Europe et les Amériques, ce qui reflète le type de documentation et de communication après-vente que les acheteurs internationaux d'équipements d'électroérosion à fil recherchent généralement lorsqu'ils comparent les fournisseurs. Cette vaste expérience, associée à l'accent mis sur la qualité et les besoins des clients, illustre le profil général que les ateliers devraient rechercher lors de l'évaluation d'un fabricant de machines d'électroérosion à fil, que ce fournisseur spécifique soit ou non celui finalement choisi.

À retenir : Le choix de la bonne machine d'électroérosion à fil dépend du matériau de votre pièce, de l'épaisseur, de la précision requise, de l'angle de conicité et du volume de production. Si vous ne savez pas quelle machine convient à votre application, contactez POOSN et partagez les spécifications de votre pièce. Notre équipe peut vous aider à sélectionner une solution Wire EDM adaptée.
