Électroérosion à fil pour l'aérospatiale : guide de découpe de précision pour les composants critiques

Votre atelier reçoit un lot de plaques de verrouillage d'aubes de turbine en Inconel 718, une pile de joints coupe-feu en titane et un jeu d'inserts D2 trempés pour une matrice de forgeage de train d'atterrissage. Le dessin nécessite des tolérances de profil de l'ordre de ±0,005 mm, un état de surface meilleur que Ra 0,8 μm et une couche de refonte exempte de microfissures. Le calendrier de production vous donne sept jours.

De telles exigences expliquent pourquoi l'électroérosion à fil occupe une place si stable dans la fabrication aérospatiale. Électroérosion à fil - également écrit Wire-cut EDM ou WEDM - élimine le matériau avec des décharges électriques contrôlées dans un fluide diélectrique, de sorte que la dureté et la ténacité de la pièce ne limitent pas le processus comme elles limitent le fraisage ou le meulage. Les matériaux difficiles, voire impossibles à couper avec un outil de bord, peuvent toujours être coupés en un profil fini. Les ateliers de l'aérospatiale s'appuient sur ce processus depuis des décennies pour les fentes en sapin, les fonctions de refroidissement, les supports de précision, les bagues d'étanchéité et les boîtiers à paroi mince, où les bavures, la déviation des outils et les brûlures de meulage ne sont pas acceptables.

Ce guide explique comment le processus se comporte sur les matériaux aérospatiaux, où se situent les limites pratiques de tolérance, d'état de surface et d'intégrité de surface, quelle classe de machine vaut la peine d'être prise en compte pour une famille de pièces donnée et ce qu'il faut vérifier avant de passer une commande, y compris un test de découpe sur votre propre matériau.

Pourquoi l'électroérosion à fil est utilisée pour les composants aérospatiaux

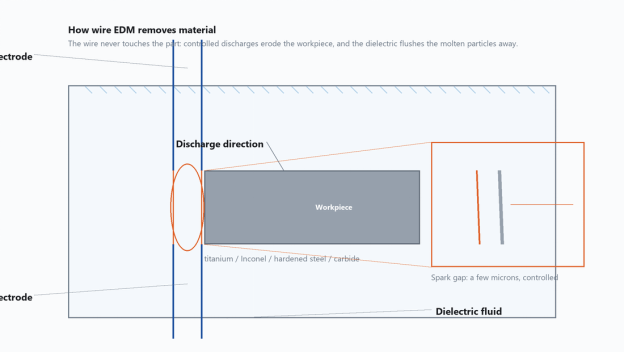

L'électroérosion à fil génère chaque décharge entre un mince fil-électrode sous tension et la pièce à usiner, la zone de coupe étant immergée dans (ou rincée par) un fluide diélectrique. Le fil ne touche jamais la pièce, l'éclateur est maintenu à quelques microns près et le diélectrique emporte les particules fondues. Étant donné que la force de coupe est pratiquement nulle, les parois minces ne se plient pas, les éléments délicats ne se déchirent pas et il n'y a aucun outil de bord susceptible de s'écailler ou de se casser. C'est ce qui fait d'une machine d'électroérosion à fil CNC un choix naturel pour les pièces qui autrement se déformeraient sous une charge mécanique.

Quatre caractéristiques sont les plus importantes dans le travail aérospatial :

• La dureté du matériau n’est pas une barrière. Un insert en acier à outils entièrement trempé, un boîtier en Inconel moulé et un tampon d'usure en carbure fritté peuvent être découpés sur la même machine ; ce qui change, c'est le débit d'avance réalisable, et non la faisabilité.
• La zone affectée par la chaleur est mince. Étant donné que chaque décharge ne dure que quelques microsecondes et que le diélectrique trempe immédiatement la surface, la couche affectée est beaucoup plus fine qu'avec la découpe laser ou plasma.
• Il n'y a pas de bavure mécanique. La couche de refonte est uniforme le long du contour et peut être contrôlée avec une passe de finition au lieu d'une finition manuelle.
• La coupe en pile est pratique. Plusieurs feuilles minces peuvent être serrées ensemble et coupées en une seule pile, ce qui augmente la productivité des plaques d'étanchéité et des cales.

Pour chaque nouvelle pièce, la planification de la production aérospatiale effectue une comparaison de fabrication et d'achat et de processus. La comparaison la plus courante est l'électroérosion à fil avec le fraisage CNC, la découpe laser et le jet d'eau abrasif pour la même géométrie.

Matériaux aérospatiaux adaptés à l'électroérosion à fil

La fabrication aérospatiale utilise une famille restreinte d'alliages à haute performance, et la plupart d'entre eux sont difficiles à usiner par des moyens conventionnels : alliages de titane, superalliages à base de nickel, aciers à haute résistance, matériaux d'outillage en carbure et alliages d'aluminium pour cellules d'avion. Chaque groupe se comporte différemment dans l'espace EDM, et ces différences affectent les paramètres d'avance, de tension du fil et de rinçage. Une machine d'électroérosion à métaux ne dépend pas d'un tranchant, donc la dureté ne le bloque pas, mais la conductivité thermique, le point de fusion et la façon dont le matériau se resolidifie façonnent toujours le résultat.

Le tableau ci-dessous résume la façon dont ces matériaux réagissent généralement sur les équipements WEDM à vitesse moyenne et élevée utilisant un fil-électrode en molybdène et des paramètres de coupe standard.

La vitesse relative d’ébauche est importante pour la planification de la production. Le classement ci-dessous est qualitatif et est donné à titre indicatif et non sous forme de valeurs mesurées. Le résultat réel dépend de la hauteur de la pièce, du diamètre du fil, des conditions de rinçage et des réglages du générateur.

Ce classement a des conséquences pratiques. Un travail en aluminium peut être exécuté plusieurs fois plus rapidement qu'un travail équivalent en carbure. Les mêmes différences influencent le choix des machines : un atelier coupant principalement des superalliages bénéficie d'un contrôle fin des impulsions et d'un entraînement de fil robuste, tandis qu'un atelier coupant de l'aluminium et de l'acier peut faire fonctionner des machines plus simples à un débit plus élevé. Cela explique également pourquoi les stratégies de coupes multiples sont standard dans l'aérospatiale : la première coupe établit la forme, et une ou deux passes de coupe améliorent la finition et suppriment la majeure partie de la couche de refonte. Sur les pièces en titane et en Inconel, ces passes de finition font souvent la différence entre une pièce rejetée et une pièce approuvée.

Quatre remarques pratiques avant de paramétrer :

• La poudre de titane issue de la coupe est abrasive ; filtrer soigneusement le diélectrique et changer le média filtrant dans les délais.
• Les superalliages à base de nickel peuvent durcir si la coupe cale ; maintenez la pression de rinçage stable et surveillez la tension d'écart.
• Le carbure doit être coupé avec un fil neuf ou presque neuf pour éviter la conicité causée par l'usure du fil.
• Pour les pièces en aluminium empilées, ajoutez une feuille supérieure sacrificielle pour protéger la première couche des dommages causés par l'entrée des fils.

EDM à fil vs fraisage CNC, découpe laser et jet d'eau

La lecture importante de ce tableau n’est pas que l’électroérosion à fil gagne chaque ligne. Le fraisage est souvent plus rapide pour les grandes poches de matériaux souples, et le jet d'eau est préféré pour les plaques très épaisses où la finition de surface n'est pas critique. L'électroérosion à fil est à son meilleur lorsque la pièce est fine, complexe, fabriquée à partir d'un matériau durci ou découpée en pile où la qualité des bords doit être identique sur de nombreuses couches.

Dans la pratique, les pièces aérospatiales sont fréquemment produites par combinaison de processus. Un composant peut être fraisé pour éliminer le matériau en vrac, traité thermiquement, puis coupé au fil pour lui donner sa forme finale. Cette voie hybride raccourcit le temps de cycle et préserve la précision des caractéristiques dépendant de la dureté. Étant donné que le processus s'exécute sans surveillance après la première configuration, un seul opérateur peut superviser plusieurs machines pendant les heures creuses, ce qui améliore l'utilisation des machines.

Tolérances, état de surface et intégrité de surface

Les dessins aérospatiaux contrôlent trois caractéristiques liées aux surfaces : la précision dimensionnelle, la rugosité de la surface et l’intégrité métallurgique. L'électroérosion à fil y répond principalement par le nombre de passes. La première passe est le premier montage ; chaque passe suivante s'exécute à moindre énergie avec un décalage, améliore la finition et supprime la majeure partie de la couche de refonte. Le système de contrôle conserve le même chemin de fil pour chaque passe, donc ce qui change entre les passes est l'énergie d'impulsion, le décalage et la vitesse d'alimentation.

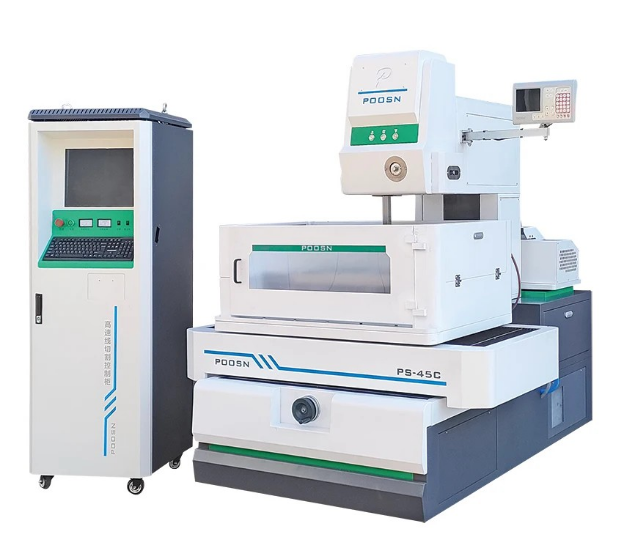

Le nombre de passes nécessaires à une pièce donnée et la finition réalisable dépendent de la machine, du matériau, de la rigidité de la pièce et des réglages du générateur. C'est pourquoi un test de découpe sur votre propre pièce constitue un moyen pratique de le confirmer. À titre de référence, la référence de la série publiée par POOSN est une précision d'usinage de 0,02 mm, jusqu'à ±0,012 mm sur la dernière itération, avec une rugosité de surface allant jusqu'à Ra ≤ 1,2 μm.

L’intégrité de la surface est le facteur qui différencie l’électroérosion à fil pour l’aérospatiale du découpage général par fil. La couche de refonte – la couche blanche – est un mince film re-solidifié laissé sur le bord coupé après un passage grossier. Dans la pratique industrielle, on rapporte souvent qu'une ébauche laisse une couche blanche de l'ordre de 15 à 30 μm en fonction de l'énergie d'impulsion ; une coupe de finition le ramène généralement en dessous d'environ 5 μm, et une passe de finition fine le ramène à nouveau. Si cette couche contient des microfissures, elle peut devenir un site d'initiation à la fatigue sur un disque de turbine ou un support structurel. La conséquence pratique est la même quel que soit le chiffre exact : une pièce aéronautique certifiée doit normalement bénéficier d'au moins une passe de détourage après le dégrossissage, et la limite de couche blanche acceptable doit être définie dans le bon de commande ou sur le dessin.

Les acheteurs devraient demander une évaluation métallurgique lorsqu’un nouveau procédé ou matériau est qualifié. La pratique standard consiste à sectionner la pièce, à polir et à graver la section transversale, à examiner le bord au microscope et à enregistrer le résultat. L'évaluation fait partie du rapport d'inspection du premier article et est conservée pendant toute la durée du programme.

La coupe conique a son propre effet sur l’intégrité de la surface. Lorsque le fil est incliné, le trajet de décharge est plus long d'un côté, ce qui modifie la finition locale et peut laisser un bord plus mat sur le rayon intérieur. Les machines conçues pour de grands angles de conicité réduisent ce phénomène en gardant les guide-fils proches de la pièce à usiner et en maintenant un rinçage constant des deux côtés – un détail important pour les zones de joint inclinées et les caractéristiques similaires. Lorsque la pièce nécessite un angle de conicité important, une machine WEDM à grand cône peut être nécessaire ; sur les machines standard, la capacité de conicité est beaucoup plus petite.

Comment choisir une machine d'électroérosion à fil pour l'aérospatiale

Trois classes de machines d'électroérosion à fil sont courantes dans les travaux aérospatiaux : l'électroérosion à fil à grande vitesse, l'électroérosion à fil à vitesse moyenne et l'électroérosion à fil à grande conicité. Une machine à vitesse moyenne est souvent considérée comme une option appropriée pour le matériel de vol qui nécessite des tolérances strictes et une finition de surface contrôlée, car elle équilibre précision, finition et coût d'exploitation. Les machines à grande vitesse restent utiles pour le dégrossissage, la préparation des outils et le prototypage à moindre coût. Les machines à grand cône sont utilisées lorsque la géométrie elle-même exige un angle prononcé. Étant donné que le bon choix dépend de la combinaison de pièces, la sélection doit commencer par le travail plutôt que par un seul chiffre de spécification.

Commencez par l’enveloppe de travail. Les pièces aérospatiales peuvent être étonnamment grandes – un élément de cadre en titane, par exemple, peut mesurer plus d'un mètre de diamètre – mais la majorité des pièces de précision s'intègrent confortablement dans une enveloppe de taille moyenne. La liste de contrôle ci-dessous est celle que nous recommandons d’utiliser lors de la comparaison des devis :

• Répertoriez chaque famille de pièces avec sa taille d'enveloppe, son matériau, son angle de conicité et sa finition requise.
• Calculez les mètres coupés par mois pour choisir entre une machine et deux.
• Confirmez que la machine peut fonctionner sans surveillance, y compris un enfilage automatique fiable des fils.
• Demandez un test de découpe sur votre matériau et votre géométrie réels avant de passer la commande.
• Comparez le programme de formation et le temps de réponse des pièces détachées entre les fournisseurs.

Au-delà de la classe de machine, la configuration compte : un axe servo de haute précision avec retour d'information à l'échelle du verre, un contrôle automatique de la tension du fil, une unité de refroidissement diélectrique pour la stabilité thermique et un système de filtre facile à entretenir. De nombreux acheteurs demandent également une bibliothèque de paramètres stockée et organisée par matériau, afin que les opérateurs n'aient pas à reconstruire les paramètres pour chaque nouvel alliage. Un électroérosion à fil de haute précision n'est pas un numéro de pièce ; il s'agit d'une combinaison d'alignement mécanique, de qualité de contrôle et de capacité de l'opérateur à lire les conditions d'écartement.
