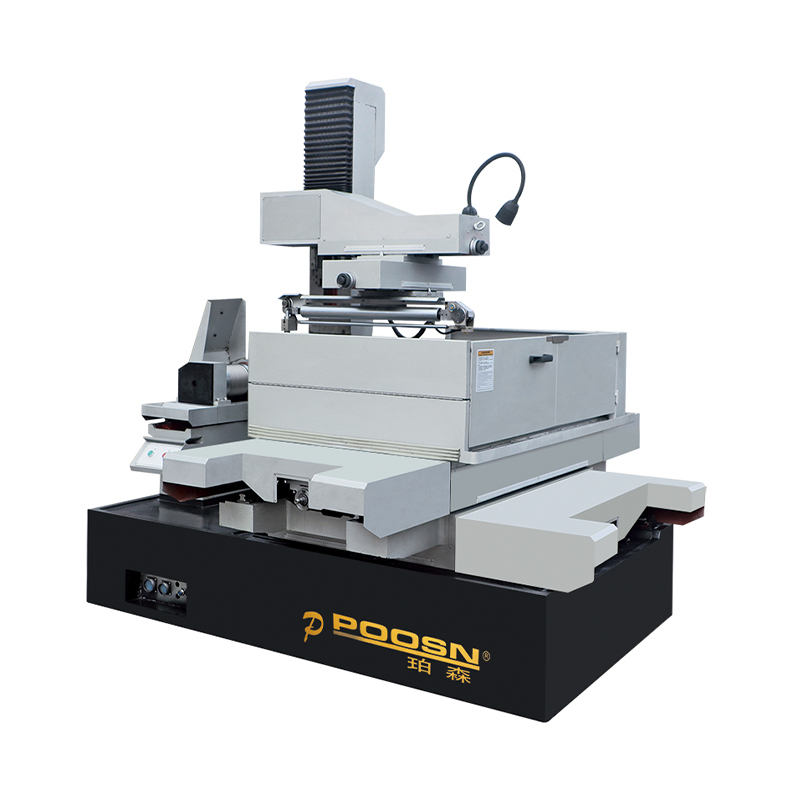

Dans les domaines de la fabrication de moules de précision et de l’usinage de pièces complexes, la technologie d’usinage par électroérosion à fil large (WEDM) a toujours occupé une position centrale. Tirant parti de son profond héritage industriel et de sa recherche incessante des limites de l'usinage, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. a développé le DK55D Grand cône de coupe WEDM . Cette machine n'est pas simplement l'aboutissement d'une expertise en matière de structure mécanique et de contrôle électrique ; il constitue un outil puissant pour résoudre les défis complexes associés à l’usinage de géométries spatiales complexes.
I. Architecture technique de base du système d'usinage à grand cône DK55D
Le modèle DK55D a été conçu à l'origine pour surmonter les limitations inhérentes aux angles de coupe réalisables par les machines d'électroérosion à fil traditionnelles. Au cours du processus de R&D, Taizhou Xinchengyang s'est spécifiquement concentré sur l'optimisation de la coordination et de la synergie du système de liaison spatiale à quatre axes de la machine.
Système de liaison à quatre axes amélioré : Le DK55D réalise un couplage profond sur ses quatre axes de coordonnées : X, Y, U et V. Grâce à l'application d'algorithmes de contrôle de haute précision, le système garantit que la compensation de position spatiale du fil électrode atteint une précision au micron lors de la coupe de pièces coniques à grand angle.
Mécanisme de guidage oscillant de précision : Contrairement aux machines-outils standards, l'usinage à grand cône exige que les guide-fils (buses) possèdent une flexibilité et une stabilité de position exceptionnelles. La structure de la tête oscillante conçue par Xinchengyang maintient une tension constante du fil d'électrode même dans des conditions d'inclinaison angulaire extrêmes, évitant ainsi efficacement les problèmes tels que la rupture du fil ou les stries de surface souvent causées par des angles de coupe excessifs.
Lit de machine à haute rigidité : Pour résister aux forces latérales générées lors des opérations de coupe à grand cône, le bâti de la machine est construit en fonte à haute résistance qui a subi plusieurs étapes de traitement de vieillissement, renforçant ainsi physiquement la stabilité globale du processus d'usinage.
II. Taizhou Xinchengyang : avantages du processus et contrôle qualité
Dans la production du DK55D, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. inculque une philosophie de « rigueur » à chaque étape du processus de fabrication.
Conception de produits scientifiques : La conception de la machine établit un équilibre minutieux entre la dynamique des fluides et la structure mécanique, garantissant que le fluide diélectrique peut éliminer plus efficacement les débris métalliques et les particules érodées lors des opérations d'usinage conique.
Usinage et inspection avancés : Soutenu par une gamme complète d'équipements d'usinage avancés, Xinchengyang soumet chaque composant du DK55D à un meulage et une finition de précision. Les tests de précision de positionnement effectués avant expédition sont loin d’être une simple formalité ; au lieu de cela, il utilise des instruments de haute précision, tels que des interféromètres laser, pour vérifier et garantir la précision du pas de chaque axe individuel. Intégration de l'expertise technique : La société a traduit des années d'expérience pratique en usinage dans le code logique du système de contrôle, permettant au DK55D de gérer l'usinage de cavités de forme irrégulière et de géométries à cône variable avec une facilité et une compétence exceptionnelles.
III. Comparaison des caractéristiques d'usinage par fil à grand cône DK55D
Pour fournir une compréhension plus intuitive du positionnement technologique du DK55D, la section suivante présente une analyse comparative sur diverses dimensions par rapport aux modèles de machines standard :
| Dimensions des fonctionnalités | Machine WEDM standard | WEDM à grand cône DK55D (Xinchengyang) |
| Degrés de liberté spatiaux | Principalement axé sur le traitement 2D planaire | Optimisé pour les contours spatiaux 3D et les grands angles de conicité |
| Déplacement de l'axe U/V | Course limitée, restreinte à la micro-compensation | Conception indépendante à longue course, prenant en charge l'inclinaison à grand angle |
| Mécanisme de tête de guidage | Montage fixe ou tête flottante petite portée | Mécanisme de pivotement flexible et inclinable de haute précision |
| Complexité de l'algorithme | Interpolation linéaire et circulaire de base | Compensation avancée de liaison simultanée sur quatre axes |
| Application industrielle | Matrices d'estampage conventionnelles et composants simples | Moules de moulage sous pression, tubes à diamètre variable, pièces aéronautiques |
IV. Étendue et profondeur des domaines d'application
La machine d'électroérosion à fil à grand cône DK55D est capable de bien plus qu'une simple « coupe inclinée » ; sa véritable valeur réside dans sa capacité à résoudre des problèmes de traitement complexes qui ne peuvent pas être résolus par les méthodes de fraisage conventionnelles ou d'électroérosion à fil standard :
Moules de moulage sous pression à grande échelle : Pour l'usinage complexe des angles de dépouille, le DK55D peut exécuter des coupes coniques de haute précision en un seul passage.
Composants aérospatiaux et de défense : Pour les pièces structurelles comportant des canaux de circulation d'air spécialisés ou des sections variables, la capacité de contrôle simultané sur 4 axes de la machine offre une solution idéale.
Engrenages et cannelures de précision : Tirant parti de ses capacités de positionnement de haute précision, la machine est apte à usiner des composants de transmission présentant des exigences de conicité spécifiques.
V. FAQ : Questions techniques courantes concernant l'usinage à grand cône sur le DK55D
Q1 : Comment la qualité de la finition de surface est-elle assurée lors de la découpe à grand cône ?
R : La clé pour obtenir une finition de surface supérieure réside dans le contrôle précis de la tension du fil d’électrode et dans la stabilité de l’alimentation pulsée. Taizhou Xinchengyang a optimisé la structure du guide-fil pour minimiser les vibrations lors de la coupe à grand angle ; ceci, combiné à une alimentation électrique à courant constant haute fréquence, garantit un espace de décharge uniforme, améliorant ainsi considérablement la qualité de la surface.
Q2 : Quels avantages le DK55D offre-t-il lors de l'usinage de pièces à cône variable (par exemple, des pièces avec des profils supérieur et inférieur différents) ?
R : Cette capacité dépend de la puissance de calcul du système de contrôle. Le DK55D accepte les entrées géométriques complexes et calcule automatiquement le chemin de coupe spécifique pour chaque couche transversale, assurant une transition en douceur aux points de jonction entre les profils supérieur et inférieur sans provoquer de sur-coupe ou de sous-dépouille.
Q3 : Quel est l'impact de la rigidité mécanique de la machine sur l'usinage grand angle ?
R : Lors de l'usinage à grand angle, le fil électrode exerce une composante de force latérale sur la machine-outil. Si le bâti de la machine n'est pas suffisamment rigide, cette force peut induire des déformations infimes, entraînant des erreurs d'usinage qui sortent de la plage de tolérance acceptable. Le DK55D, fabriqué par Xinchengyang, utilise une conception de corps de machine scientifiquement conçue pour contrecarrer efficacement ces contraintes, garantissant ainsi une précision d'usinage constante sur de longues périodes de fonctionnement.
Q4 : Quels aspects spécifiques sont couverts lors des tests de précision de positionnement effectués avant l’expédition en usine ?
R : Le programme de test englobe à la fois la précision géométrique statique (par exemple, planéité de la table de travail, perpendiculaire de chaque axe) et la précision de positionnement dynamique. En effectuant des tests bidirectionnels sur toute la course, nous garantissons que chaque machine livrée à un client répond aux normes rigoureuses requises pour les applications d'usinage de haute précision.
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. continuera d'approfondir son expertise dans les technologies d'usinage de précision ; sa solution d'usinage à grand cône, centrée autour du DK55D, permet actuellement à un nombre croissant d'entreprises manufacturières de surmonter les goulots d'étranglement des processus et de réaliser des conceptions de produits plus complexes.
