Dans les domaines de la fabrication de précision et du traitement de moules robustes, la technologie de découpe à grand cône a longtemps servi de pierre de touche pour évaluer les prouesses techniques d'une entreprise. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. (ci-après dénommé « Xinchengyang »), tirant parti de son profond héritage de fabrication et de sa maîtrise de la gestion de la chaîne d'approvisionnement, a propulsé le WEDM à grand cône de coupe DK80D vers de nouveaux sommets d'application industrielle.
Le DK80D n'est pas simplement un équipement de traitement ; il constitue l'instrument principal de Xinchengyang pour résoudre les défis complexes associés à l'usinage de géométries spatiales complexes. Les sections suivantes fournissent une analyse multidimensionnelle approfondie des attributs spécialisés du DK80D dans le domaine de la découpe à grand cône.

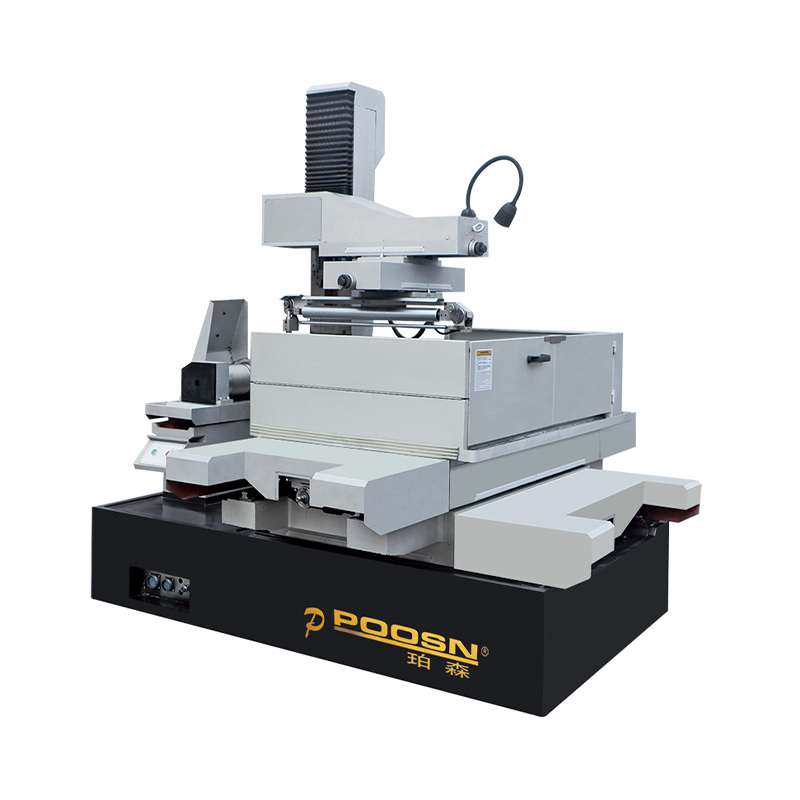

Le noyau technique du DK80D Grand cône de coupe WEDM
1. Coordination précise du mouvement vectoriel spatial
Le DK80D a été conçu à l'origine pour l'usinage intégré de plaques ultra-épaisses et de surfaces complexes de forme irrégulière. Par rapport aux machines-outils conventionnelles, sa principale force réside dans la plage de déplacement étendue de ses axes U et V, associée aux capacités de réglage vertical très flexibles de son axe Z. Pendant le processus d'assemblage, Xinchengyang accorde une grande importance à la vérification de la précision géométrique du mouvement simultané sur cinq axes de la machine ; cela garantit que, même lors d'opérations d'inclinaison à grand angle, la tension du fil d'électrode et la compensation de position restent parfaitement synchronisées en temps réel. Cette coordination précise des vecteurs spatiaux permet à la machine de gérer sans effort des processus très exigeants dans la fabrication de moules, tels que l'usinage d'angles de conicité variables et de cavités internes complexes.
2. Stabilité structurelle sous de lourdes charges
Les opérations de coupe à grand cône impliquent souvent des cycles de traitement prolongés et un poids de pièce accru. Capitalisant pleinement sur ses capacités de fabrication, Xinchengyang utilise un traitement de vieillissement à haute résistance pour les pièces moulées du bâti de la machine, éliminant ainsi efficacement les contraintes internes. Le système de rails de guidage du DK80D a été spécialement renforcé pour garantir que le banc de la machine reste totalement exempt de vibrations, même sous les charges dynamiques générées par les oscillations fréquentes des axes U et V. Cette structure de base « solide comme le roc » est le facteur essentiel pour maintenir une qualité de finition de surface supérieure lors des opérations de coupe à grand cône.
3. Systèmes optimisés de filetage et d’alimentation en fil à grande vitesse
Dans les scénarios d'usinage à grand cône, l'étendue spatiale de la trajectoire du fil électrode est souvent étendue. Le DK80D intègre un système d'alimentation en fil optimisé doté d'un contrôle constant de la tension, qui atténue efficacement les vibrations du fil causées par les changements d'angle de conicité. La vaste expertise de XinChengyang dans la chaîne d'approvisionnement en matières premières garantit la fourniture de consommables de haute spécification, tels que des roues de guidage et des buses, garantissant ainsi une fréquence de décharge stable, même pendant des opérations de coupe continues s'étalant sur des dizaines d'heures.
Comparaison des caractéristiques des applications industrielles
Pour fournir une compréhension plus intuitive du positionnement du DK80D au sein de la gamme de produits XinChengyang, le tableau ci-dessous présente les principales mesures de performance du modèle, spécifiquement concernant l'usinage à grand cône :
| Dimensions | Performances techniques du DK80D | Valeur industrielle et stratégique |
| Degrés de liberté spatiaux | Contrôle avancé de liaison simultanée à 5 axes ; prend en charge le décalage de l'axe U/V à grande portée. | Permet la mise en forme unique de composants hétéromorphes complexes, réduisant ainsi le traitement secondaire. |
| Adaptabilité de l'épaisseur | Système de levage renforcé sur l'axe Z optimisé pour les bases de moules robustes et à grande échelle. | Étend les capacités de traitement pour les moules de moulage sous pression et automobiles à grande échelle. |
| Contrôle de la texture de la surface | Optimisation des impulsions d’alimentation haute fréquence pour atténuer les stries de surface conique. | Réduit considérablement le travail de post-traitement et les coûts de polissage manuel. |
| Stabilité opérationnelle | Mécanisme de tension spécialisé pour le transport du fil, optimisé pour les angles de conicité extrêmes. | Minimise les risques de rupture de fil et améliore l’efficacité lors des opérations nocturnes sans surveillance. |
Les principaux avantages de XinChengyang dans la fabrication du DK80D
Avantage de la chaîne d’approvisionnement verticalement intégrée : XinChengyang exerce un contrôle exceptionnel sur les prix et la qualité des matières premières (telles que la fonte spécialisée et les vis à plomb de précision). Cela garantit que le DK80D peut être équipé de composants matériels de qualité supérieure tout en conservant un rapport coût-efficacité très compétitif.
Expertise approfondie en fabrication : Notre vaste capacité de production se reflète non seulement dans des délais de livraison rapides, mais, plus important encore, dans le savoir-faire méticuleux appliqué au processus d'assemblage de chaque machine-outil. Avant la livraison, chaque DK80D est soumis à des tests rigoureux qui simulent des conditions de fonctionnement extrêmes impliquant de grands angles de conicité.
Solutions de processus personnalisées : XinChengyang offre bien plus que de simples machines-outils ; En tirant parti des capacités uniques du DK80D, nous fournissons aux utilisateurs des conseils d'experts sur les paramètres de coupe spécifiquement adaptés à la coupe à grand cône de matériaux difficiles (tels que les aciers alliés à haute dureté et les aciers pour moules ultra-épais).
Foire aux questions (FAQ)
Q1 : Comment le DK80D garantit-il une précision constante entre les surfaces supérieure et inférieure lors de la coupe à grand cône ?
R : Cela repose principalement sur les algorithmes de compensation appliqués aux axes U, V, X et Y. Grâce au retour en temps réel des encodeurs de précision, le DK80D corrige dynamiquement tout écart géométrique du fil électrode lorsqu'il est en position inclinée. De plus, en optimisant le matériau et la structure des guide-fils, XinChengyang assure un point de pivotement stable pour le fil-électrode pendant l'oscillation angulaire, éliminant ainsi les erreurs de « forme de tonneau » ou de « cône inversé ».
Q2 : Comment le DK80D assure-t-il une évacuation efficace des copeaux lors du traitement de pièces ultra épaisses ?
R : Lors de la coupe à grand cône de pièces épaisses, il peut être difficile pour le fluide diélectrique de pénétrer profondément dans l'espace de coupe. Le DK80D résout ce problème avec un système de circulation et de filtration haute pression doté de buses multi-angles. Cette conception garantit que lors des coupes en angle, le fluide de travail atteint efficacement l'espace de décharge, éliminant rapidement les particules métalliques érodées et empêchant les décharges secondaires qui pourraient compromettre la précision de l'usinage.
Q3 : Pourquoi le DK80D de XinChengyang est-il considéré comme ayant un avantage supérieur en termes de stabilité de coupe à grand cône ?
R : La stabilité découle de la qualité des matériaux et de la conception structurelle. XinChengyang maintient des normes extrêmement rigoureuses pour les matières premières utilisées dans le châssis de base de la machine-outil ; par conséquent, le poids total de la machine est généralement supérieur à celui de produits comparables. Cette masse importante offre des caractéristiques d'amortissement exceptionnelles, cruciales pour assurer la stabilité lors des opérations d'usinage à grand cône. De plus, une chaîne d'approvisionnement stable garantit la cohérence d'un lot à l'autre pour les composants principaux, tels que les systèmes pas à pas et les servomoteurs, améliorant ainsi la fiabilité opérationnelle globale.
Q4 : L'usinage de grandes pentes impose-t-il des exigences élevées à l'opérateur ?
R : Bien que la logique sous-jacente à l’usinage de grandes pentes soit complexe, le logiciel de contrôle intégré au DK80D dispose d’une interface de programmation graphique intuitive. Les utilisateurs doivent simplement saisir des valeurs de pente de base ou des données de contour 3D, et le système exécute automatiquement la décomposition vectorielle complexe. Naturellement, Xinchengyang propose également une formation professionnelle sur les processus pour aider les clients à maîtriser rapidement l'opération.
