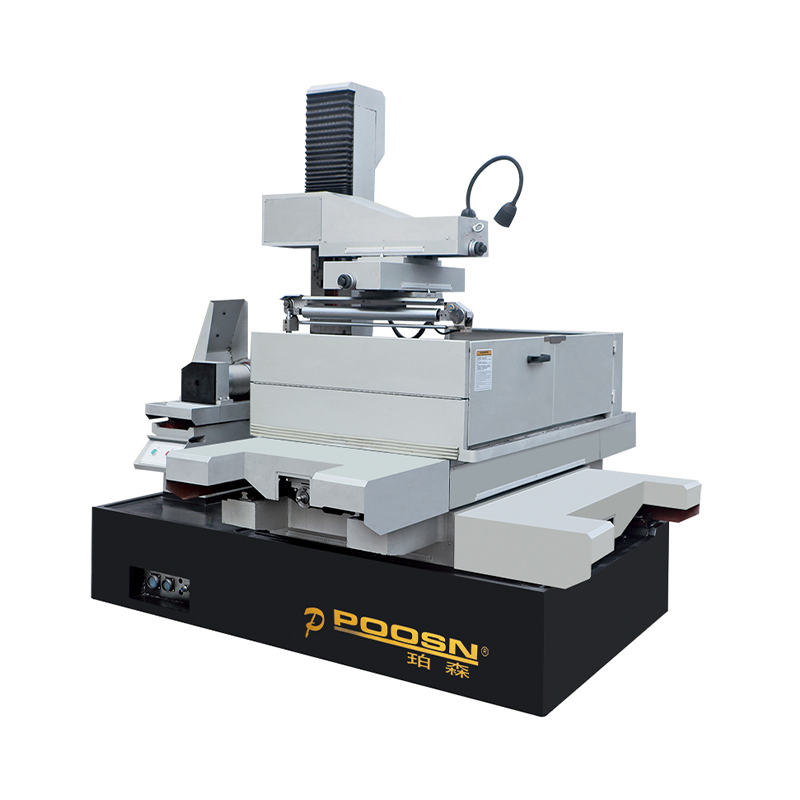

Dans le domaine du traitement de moules de précision et de la fabrication de composants complexes, Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. (ci-après dénommée « Xinchengyang Machinery ») a tiré parti de son profond héritage de fabrication et de sa vaste expertise technique pour élever les performances de sa machine à électroérosion à fil à coupe large (WEDM) DK45D à un niveau de pointe de l'industrie.
En tant que machine-outil spécialement conçue pour les tâches d'usinage très difficiles et à grand angle, la DK45D constitue non seulement un pilier central du portefeuille de produits de Xinchengyang Machinery, mais également un formidable outil pour résoudre les défis associés à la découpe de géométries spatiales complexes. L'analyse suivante fournira un examen approfondi du cœur technique de cette centrale manufacturière, explorant des dimensions clés telles que son architecture de base, sa logique d'usinage à grand cône, ses mécanismes de contrôle de stabilité et ses applications industrielles.
Analyse approfondie de EDM à fil à grand cône DK45D Technologie
I. La logique de traitement de la liaison spatiale à 4 axes
Le principal avantage du DK45D réside dans ses capacités de performances spatiales exceptionnelles. Contrairement à la découpe planaire 2D conventionnelle, ce modèle permet une inclinaison spatiale flexible du fil d'électrode grâce à la liaison hautement précise et synchronisée de ses axes U et V.
Capacité de coupe conique variable : La machine-outil est capable d'ajuster l'angle d'inclinaison du fil électrode en temps réel pendant le processus d'usinage, permettant ainsi la production de pièces complexes avec des profils supérieur et inférieur distincts.
Compensation de trajectoire spatiale : Pour remédier aux erreurs de compensation du diamètre du fil, qui sont susceptibles de se produire lors de coupes à grand cône, Xinchengyang Machinery a optimisé ses algorithmes de contrôle, garantissant que la surface coupée conserve un degré élevé de cohérence géométrique, même à des angles extrêmes.
II. Stabilité structurelle mécanique améliorée
Lors des opérations d'usinage à grand cône, la tension latérale exercée sur le fil électrode dépasse largement celle rencontrée en usinage standard. Xinchengyang Machinery a mis en œuvre une série de mesures de renforcement dans la conception structurelle du DK45D :
Support de lit à haute rigidité : Pour contrecarrer les déplacements du centre de gravité résultant des mouvements d'axes à grande portée, le bâti de la machine est construit à l'aide de pièces moulées de haute qualité. Ces pièces moulées subissent un processus de vieillissement naturel afin de minimiser au maximum les contraintes internes.
Système de guidage de fil de précision : Spécialement conçu pour les opérations à grand angle, l'alignement entre les guide-fils et les buses de rinçage a été spécialement calibré. Cela garantit que, même sous des angles d'inclinaison extrêmes, le fluide diélectrique enveloppe précisément le fil d'électrode, maintenant ainsi un environnement de décharge stable.
III. Stratégie de contrôle des décharges EDM
La coupe à grand cône implique que l'épaisseur effective de la pièce le long de l'axe vertical de la trajectoire de coupe change constamment. Le système d'alimentation à décharge intégré au DK45D présente une adaptabilité exceptionnelle :
Régulation de l'énergie pulsée : Basé sur la surveillance en temps réel de l’état de l’écart de décharge, le système ajuste automatiquement la production d’énergie des impulsions individuelles. Cela évite des problèmes tels que l'effondrement des coins ou la surchauffe thermique (brûlure), problèmes fréquemment rencontrés au niveau des angles vifs des coupes à grand cône.
Optimisation du rinçage des débris : Grâce à l'optimisation du système de circulation diélectrique, la machine résout efficacement le problème courant de l'accumulation de débris d'électroérosion lors de l'usinage à grand cône, améliorant ainsi l'intégrité de la surface de la pièce finie.
Machines Xinchengyang : système de contrôle qualité par rapport aux avantages du produit
Xinchengyang Machinery adhère pleinement au principe selon lequel « un échec équivaut à un kilomètre » – selon lequel même un écart infime peut conduire à une erreur massive. Tout au long du processus de fabrication et de livraison du DK45D, l'entreprise applique strictement un protocole d'inspection complet et complet. Pour les machines-outils finies, Xinchengyang Machinery effectue non seulement une vérification métrologique conformément aux normes mondialement reconnues, mais effectue également des essais d'usinage simulés adaptés aux scénarios d'application spécifiques du client. Ce processus rigoureux garantit que chaque machine quittant nos installations bénéficie d'un taux de réussite de qualité de 100 %.
Tableau de mappage des paramètres de performance de base
| Dimension technique | Équipement WEDM conventionnel | Modèle Xinchengyang DK45D |
| Capacité de traitement conique | Limité aux petits angles ou aux cônes constants. | Prend en charge la découpe de grandes portées, à cône variable et aux contours complexes. |
| Précision de liaison d'axe | Systèmes de base à 2 axes ou simplifiés à 4 axes. | Liaison synchronisée en temps réel à 4 axes $X/Y/U/V$ de haute précision. |
| Résistance structurelle à la fatigue | Cadres conventionnels ; sensible à la déformation thermique. | Pièces moulées renforcées avec une conception à haute stabilité thermique pour une utilisation intensive. |
| Polyvalence d'usinage | Convient aux moules simples et aux pièces mécaniques de base. | Idéal pour les turbines aérospatiales, les matrices d'estampage complexes et les engrenages spécialisés. |
| Normes de contrôle de qualité | Contrôle par échantillonnage standardisé. | Inspection 100 % complète du processus à Xinchengyang (conforme aux normes internationales). |
Performances clés dans les applications industrielles
Parmi la clientèle de Xinchengyang Machinery, la machine d'électroérosion à fil à grand cône DK45D est principalement déployée dans les secteurs de haute précision et de technologie avancée suivants :
Matrices d'estampage complexes : Lors de l'usinage de grandes matrices de découpe, la DK45D est capable de terminer l'arête de coupe conique en un seul passage, éliminant ainsi le besoin de rectification secondaire.
Composants aérospatiaux : Utilisé pour l'usinage de pièces présentant des profils aérodynamiques spécialisés ; sa capacité de liaison à large cône est une condition préalable essentielle pour accomplir de telles tâches.
Composants automobiles de précision : Démontre une précision de positionnement répétitif exceptionnellement élevée dans la fabrication de pièces de forme irrégulière pour les systèmes de direction et de transmission.
Foire aux questions (FAQ)
Q1 : Pourquoi la DK45D est-elle adaptée à l'usinage de pentes raides, alors que les machines-outils standard ne le sont pas ?
Les machines-outils standard ont une course limitée sur les axes U/V et leurs structures mécaniques manquent de rigidité suffisante lorsqu'elles fonctionnent en position inclinée, ce qui entraîne souvent des marques de vibration du fil. Le DK45D de Xinchengyang présente une course effective spécifiquement étendue pour les axes U/V, renforcée par des rails de guidage robustes, garantissant ainsi une précision d'usinage élevée, même à de grands angles.
Q2 : Comment la précision d'usinage est-elle maintenue lors de la coupe à angle élevé ?
Cela repose sur la technologie de compensation des écarts géométriques développée par Xinchengyang Machinery. Lorsque le fil électrode est incliné, le point de coupe lui-même subit un léger déplacement physique ; le système de contrôle de la machine-outil utilise des algorithmes en temps réel pour appliquer des micro-ajustements aux axes X et Y, compensant ainsi les erreurs mécaniques.
Q3 : Comment Xinchengyang Machinery garantit-elle la qualité constante de chaque unité DK45D ?
Conformément à notre engagement, Xinchengyang met en œuvre des auto-inspections rigoureuses en cours de processus et des inspections du produit final. Une fois l'assemblage final terminé, chaque machine-outil est soumise à un test de fonctionnement à pleine charge d'une durée de plusieurs heures. De plus, un interféromètre laser est utilisé pour calibrer tous les paramètres de précision, garantissant ainsi la pleine conformité aux normes internationales ainsi qu'aux exigences spécifiques de nos clients.
Q4 : Cet équipement impose-t-il des exigences techniques élevées aux opérateurs ?
Bien que le DK45D soit une machine puissante, Xinchengyang Machinery l'a équipé d'une interface homme-machine intuitive qui gère en arrière-plan des calculs complexes de liaison à 4 axes. Les techniciens possédant une expérience de base en coupe-fil peuvent maîtriser les techniques d'usinage à grand cône après avoir suivi une courte période de formation systématique.
