Guide de l'érodeur de fil EDM : types, principe de fonctionnement et conseils de sélection

Comprendre l'érosion des fils par électroérosion : types de noyaux et caractéristiques clés

Une machine à éroder à fil appartient à la famille plus large des équipements d'usinage par électroérosion, et sa caractéristique déterminante est le fil-électrode mobile qui n'entre jamais en contact direct avec la pièce à usiner. Étant donné que le matériau est enlevé par des étincelles contrôlées plutôt que par une force de coupe mécanique, un érodeur à fil peut usiner de l'acier à outils trempé, du carbure et d'autres matériaux conducteurs qui autrement émousseraient ou casseraient les outils de coupe conventionnels. Ce processus sans contact fait également de l'usinage par érosion par fil un choix privilégié pour les pièces à paroi mince et les profils délicats où les contraintes de serrage ou la pression de coupe provoqueraient une distorsion.

En termes pratiques, les érodeurs à fil sont généralement regroupés en trois familles en fonction de la vitesse de déplacement du fil et de la capacité de la géométrie de coupe.

• Machines d'électroérosion à fil à vitesse moyenne réutilisez le fil de molybdène par des passages répétés, en équilibrant la qualité de la finition de surface avec une vitesse de coupe raisonnable pour le travail général des outils et des matrices.
• Machines d'électroérosion à fil à grande vitesse sont optimisés pour un enlèvement de matière plus rapide sur des profils bidimensionnels simples, ce qui les rend courants sur les ateliers de production qui nécessitent des temps de cycle plus courts.
• Machines d'électroérosion à fil à grand cône ajoutez une course d'axe étendue et une articulation de tête plus large afin que le fil puisse couper des murs à angle raide, que les configurations standard ne peuvent pas atteindre.

La sélection parmi ces catégories commence par comprendre la géométrie de la pièce, la tolérance dimensionnelle requise et si le travail implique des murs droits ou des surfaces de dépouille inclinées. Une salle d'outillage produisant des matrices d'emboutissage à parois verticales a des besoins différents de celles d'un atelier de découpe de matrices d'extrusion à canaux d'écoulement coniques. Faire correspondre le type d'érodeur à la famille de pièces dès le début de la planification du processus évite les refixages inutiles et réduit les rebuts sur les travaux complexes.

À retenir : Choisir la bonne catégorie d'électroérosion à fil avant de programmer le travail est le facteur le plus important en termes d'efficacité de coupe et de précision des pièces.

Comment fonctionne une érodeuse à fil EDM : principe et disposition structurelle

Le principe de fonctionnement d'un érodeur à fil EDM est centré sur l'érosion par étincelle contrôlée entre le fil-électrode et la pièce conductrice, tous deux immergés ou rincés avec un fluide diélectrique tel que de l'eau déminéralisée. Un contrôleur CNC pilote la table de travail X-Y et, sur les machines à capacité conique, la tête U-V également, de sorte que le fil suit le contour programmé tandis que des milliers de décharges par seconde érodent progressivement une saignée légèrement plus large que le diamètre du fil. Le fluide diélectrique remplit trois fonctions à la fois : il refroidit la zone de coupe, élimine les particules érodées et aide à stabiliser chaque décharge afin que le processus reste cohérent tout au long du trajet de coupe.

L'illustration ci-dessous montre les principaux groupes structurels trouvés sur une érodeuse EDM à fil typique, présentés dans une disposition tridimensionnelle simplifiée pour plus de clarté.

Dans cette disposition, le fil est déroulé de la bobine, enfilé à travers le guide supérieur, tiré sur la pièce maintenue sur la table de travail X-Y et collecté après avoir traversé le guide inférieur, tandis que le panneau de commande CNC coordonne le mouvement de l'axe, les paramètres de décharge et la pression de rinçage en temps réel. Sur les érodeuses EDM à fil à grande conicité, les têtes de guidage supérieure et inférieure peuvent chacune pivoter indépendamment, ce qui permet au fil de s'incliner selon un angle plutôt que de rester parfaitement vertical, et c'est ce qui produit des parois coupées en angle ou coniques au lieu de parois droites. Le retour servo ajuste en permanence la vitesse d'avance de la table afin que l'écart entre le fil et la pièce reste dans la plage étroite nécessaire pour des décharges stables, empêchant ainsi la rupture du fil lors de coupes profondes ou complexes.

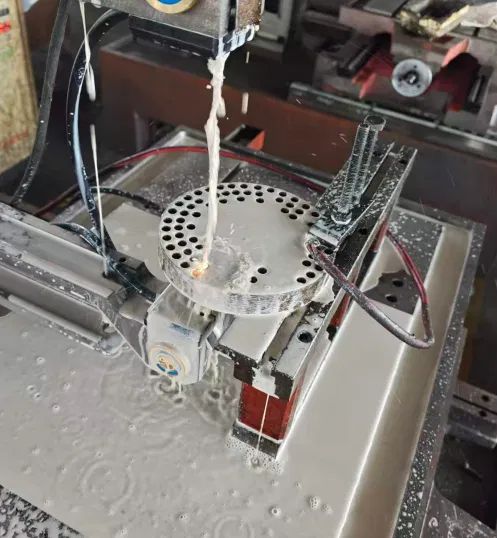

Fluide diélectrique inondant la zone de coupe lors d'une passe active d'érosion par fil, gardant l'espace de décharge rincé et refroidi.

À retenir : L'articulation indépendante de la tête de guidage est la caractéristique structurelle qui sépare les érodeurs EDM à fil à grand cône des machines à coupe verticale standard.

Scénarios de candidature et critères de sélection

Les érodeurs à fil servent aux ateliers d'outillage et de matrices, aux fabricants de moules, aux fournisseurs de composants aérospatiaux, aux machinistes de dispositifs médicaux et aux fabricants de matrices d'emboutissage, en grande partie parce que ces industries travaillent régulièrement avec des alliages trempés et exigent des tolérances dimensionnelles serrées que le fraisage conventionnel ne peut pas toujours garantir. Un atelier d'emboutissage, par exemple, s'appuie sur une machine d'électroérosion à fil pour produire des jeux de poinçons et de matrices avec une précision constante et reproductible sur de longues séries de production. Les fournisseurs du secteur aérospatial et médical privilégient souvent l'usinage par érosion par fil pour les petites caractéristiques géométriquement complexes où l'action de coupe sans contact évite d'induire des contraintes dans les sections minces.

Comparaison des cas d'utilisation typiques côte à côte

Lorsqu'ils évaluent quelle catégorie d'électrode à fil convient à une ligne de production donnée, les acheteurs prennent généralement en compte quatre facteurs : l'angle de conicité maximal requis par les dessins de pièces, le niveau de finition de surface cible, le temps de cycle acceptable par pièce et la plage d'épaisseurs de pièce que l'atelier traite régulièrement. Un atelier qui mélange à la fois des travaux à parois droites et des travaux coniques standardise parfois une érodeuse EDM à fil à grand cône afin qu'une seule plate-forme de machine puisse couvrir les deux types de travaux, réduisant ainsi le besoin de plusieurs machines dédiées.

À retenir : L'adaptation de la capacité de conicité, des exigences de finition de surface et de l'épaisseur de la pièce à la classe de machine évite un refixage coûteux ou des opérations secondaires.

Comparaison détaillée des séries de machines d'électroérosion à fil

Avant de comparer visuellement les performances, il est utile de comprendre ce qui sépare ces trois familles de machines sur le plan pratique. Les machines d'électroérosion à fil à vitesse moyenne réutilisent le fil sur plusieurs passes, ce qui permet des coupes de finition plus fines après la passe d'ébauche initiale. Les machines d'électroérosion à fil à grande vitesse alimentent le fil de molybdène dans une seule direction continue à des vitesses de déplacement plus élevées, favorisant le débit sur des formes bidimensionnelles plus simples. Les machines d'électroérosion à fil à grand cône ajoutent des têtes de guidage articulées et une course d'axe étendue afin que les murs inclinés puissent être produits sans traitement secondaire. Le graphique radar ci-dessous place ces trois familles côte à côte selon quatre critères que les acheteurs évaluent le plus souvent.

Positionnement relatif illustratif des familles de machines selon quatre critères de priorité des acheteurs (données non mesurées en laboratoire).

En lisant le tableau de l'extérieur vers l'intérieur, la famille à grand cône s'étend le plus loin le long de l'axe de capacité de cône, reflétant son articulation de tête de guidage spécialement conçue, tandis que sa finition de surface et ses scores de précision restent comparables à ceux de la famille à vitesse moyenne, car les deux utilisent une logique de finition multi-passes similaire. La gamme haute vitesse s'étend plus loin le long de l'axe de vitesse de coupe, mais se situe plus près du centre en termes de capacité de conicité, ce qui est cohérent avec sa conception axée sur des profils bidimensionnels simples et rapides plutôt que sur une géométrie angulaire. Aucune des trois familles ne domine tous les axes à la fois, c'est précisément pourquoi les ateliers choisissent entre elles en fonction de la combinaison de pièces qu'ils utilisent réellement plutôt que de supposer qu'une classe de machines est universellement supérieure. Un atelier coupant principalement des inserts de matrice d'estampage à parois verticales obtient généralement une valeur plus pratique grâce à la vitesse et à l'équilibre de finition d'une configuration à vitesse moyenne ou élevée. Un atelier produisant régulièrement des filières d'extrusion ou des canaux aéronautiques inclinés bénéficie davantage de la force de l'axe conique d'une configuration à grand cône, même si cela s'accompagne d'un rythme de fonctionnement différent sur les travaux à parois droites. La qualité de la finition de surface des trois familles est également fortement influencée par le diamètre du fil, le nombre de passes de finition et l'état du fluide diélectrique, et non par la seule famille de machines. La précision dépend également de la qualité de la servocommande, de la stabilité thermique du bâti de la machine et de la qualité du maintien de la table de travail dans le temps. En raison de ces variables en interaction, la comparaison radar doit être lue comme un point de départ pour restreindre la catégorie de machines, et non comme un substitut à l'examen des dessins de pièces spécifiques et des légendes de tolérance de la combinaison de tâches prévue. Les ateliers qui traitent une charge de travail véritablement mixte constatent parfois que la standardisation sur une plate-forme à grande conicité et son simple fonctionnement en mode paroi droite pour les travaux non coniques réduisent le nombre total de types de machines qu'ils doivent entretenir et programmer.

Comparaison des fonctionnalités au niveau de la série

Au-delà de l'angle de conicité, les ateliers qui comparent les fileurs à fil à large cône aux configurations standard examinent souvent l'étendue de la plage de conicité pour une épaisseur de pièce donnée, car la capacité diminue généralement à mesure que le matériau s'épaissit. Le graphique à barres horizontales ci-dessous illustre ce positionnement relatif à un niveau conceptuel, montrant comment la capacité de plage de cône s'élargit généralement en passant des configurations à vitesse moyenne vers des plates-formes dédiées à grand cône. Ceci est présenté comme un modèle de référence général de l’industrie plutôt que comme une spécification pour un modèle de machine unique. Les acheteurs doivent toujours confirmer la plage de conicité exacte et les limites d'épaisseur par rapport à la fiche technique publiée d'une machine spécifique avant de finaliser une décision d'achat. Malgré tout, l’ordre relatif présenté ici reflète une tendance cohérente sur le marché des érodeurs à fil.

Comparaison conceptuelle de la capacité relative de la plage de conicité dans les catégories d'électroérosion à fil (à titre indicatif et non comme spécification de produit).

À retenir : Les érodeurs EDM à fil à grand cône étendent le plus la plage de conicité utilisable, mais le choix correct dépend toujours de la combinaison réelle de pièces utilisée par un atelier.

Direction de l'industrie : adoption de l'automatisation dans les opérations d'électroérosion à fil

Parallèlement à la sélection des catégories de machines, les ateliers évaluent de plus en plus le degré d'automatisation pris en charge par une plate-forme d'érosion à fil, car le temps d'exécution sans surveillance affecte directement le débit global de l'atelier. L'automatisation sur les machines d'électroérosion à fil modernes peut inclure l'enfilage automatique du fil après une pause, des routines de finition multi-passes programmables et la surveillance des travaux à distance. Ces fonctionnalités réduisent le nombre d'interventions de l'opérateur nécessaires au cours d'un quart de travail et permettent à un seul technicien de superviser plusieurs machines fonctionnant simultanément. Le graphique linéaire ci-dessous présente un modèle général et illustratif de l'évolution de l'adoption des fonctionnalités liées à l'automatisation dans le secteur des équipements d'électroérosion par fil au cours de la dernière décennie environ. Elle est présentée comme une tendance conceptuelle plutôt que comme une statistique spécifique mesurée provenant d’une source unique.

Tendance conceptuelle et illustrative de l'adoption des fonctionnalités liées à l'automatisation sur les plates-formes d'érosion à fil au fil du temps.

La pente ascendante illustrée ici reflète une direction générale plutôt qu'un chiffre précis de l'industrie, mais elle s'aligne sur un modèle décrit de manière anecdotique par de nombreux gestionnaires de salles d'outillage : les fonctionnalités d'automatisation qui étaient autrefois des mises à niveau facultatives sont désormais généralement incluses dans les configurations d'érosion à fil de milieu de gamme et supérieures. L'enfilage automatique du fil, en particulier, est passé d'une fonctionnalité haut de gamme à une attente quasi standard, car il réduit directement les temps d'arrêt après la rupture du fil lors de cycles de coupe longs et sans surveillance. Les routines de finition multi-passes programmables sont également devenues plus accessibles, permettant aux opérateurs de définir les passes d'ébauche et de finition une seule fois et de réutiliser cette logique sur des familles de pièces similaires sans reprogrammer à chaque fois. La capacité de surveillance à distance s'est développée parallèlement aux tendances plus larges en matière de connectivité dans les usines, permettant aux superviseurs de vérifier l'état de coupe sans se déplacer dans l'atelier. Rien de tout cela ne supprime le besoin d’opérateurs qualifiés, car la programmation d’une géométrie conique complexe et le diagnostic de l’instabilité de décharge nécessitent toujours une expertise pratique. Ce que l'automatisation change, c'est le degré d'attention routinière et répétitive dont une machine a besoin au cours d'un cycle de production normal, permettant ainsi aux opérateurs de gérer plusieurs machines ou de gérer des tâches de programmation à plus forte valeur ajoutée. Les ateliers évaluant l'achat d'une nouvelle machine d'électroérosion à fil posent de plus en plus de questions sur ces fonctionnalités d'automatisation spécifiquement, parallèlement aux questions plus traditionnelles sur la plage de conicité et le niveau de finition de surface. Pour une capacité de planification d'atelier pour les prochaines années plutôt que pour le prochain travail, la capacité d'automatisation mérite d'être considérée aussi sérieusement que la vitesse de coupe brute. Cela est particulièrement vrai pour les magasins fonctionnant sans éclairage ou pendant des périodes prolongées sans surveillance, où une rupture de fil qui n'est pas traitée pendant des heures a un coût beaucoup plus élevé que le même événement pendant une période de travail avec du personnel. En fin de compte, les tendances en matière d'adoption de l'automatisation renforcent un point plus large déjà évoqué dans les sections de comparaison ci-dessus : la sélection des machines doit refléter la manière dont l'équipement sera réellement utilisé au quotidien, et pas seulement ses principales spécifications.

À retenir : les fonctionnalités d'automatisation telles que l'enfilage automatique du fil sont passées d'options supplémentaires à une attente pratique sur les plates-formes d'érosion à fil modernes.

Adaptation de la sélection de machines d'électroérosion à fil à votre application

Le choix de la bonne machine d'électroérosion à fil ne dépend pas uniquement de la vitesse de coupe ou du prix d'achat. La configuration la mieux adaptée doit correspondre au matériau de la pièce à usiner, à la précision dimensionnelle requise, à la géométrie de la pièce, au volume de production attendu et aux objectifs de fabrication à long terme de l'atelier. Différentes industries, et souvent différents emplois au sein d'un même atelier, nécessitent différentes configurations d'électroérosion à fil. C'est pourquoi il vaut la peine de revoir la façon dont une application spécifique correspond aux familles de machines déjà comparées ci-dessus avant de finaliser une décision d'achat.

Pour la fabrication de moules de précision : choisissez l'électroérosion à fil à vitesse moyenne

Pour les fabricants de moules produisant des inserts, des poinçons, des matrices et d'autres composants d'outillage complexes de précision, une machine d'électroérosion à fil à vitesse moyenne est généralement le point de départ préféré. Les machines d'électroérosion à fil à vitesse moyenne utilisent plusieurs passes de coupe pour équilibrer l'efficacité de l'usinage avec une finition de surface solide et une précision dimensionnelle, ce qui correspond exactement aux exigences de précision du travail de moulage. Cette approche convient aux ateliers où les clients attendent une précision stable, un travail de polissage réduit en aval et une qualité d'usinage constante d'une série de production à l'autre.

Les applications typiques incluent :

• Précision molds
• Matrices d'estampage
• Composants de moulage par injection plastique
• Pièces mécaniques haute tolérance
• Usinage du carbure et de l'acier trempé

Plaques d'acier à outils trempées étagées après traitement thermique, le type de matériau EDM à fil à vitesse moyenne est régulièrement utilisé pour finir avec une tolérance étroite.

Série POOSN PSC Les machines d'électroérosion à fil à vitesse moyenne sont conçues pour les ateliers qui ont besoin d'une qualité d'usinage supérieure et de performances stables et reproductibles dans des environnements de fabrication de précision, élargissant ainsi la gamme à vitesse moyenne déjà décrite dans la comparaison des séries plus haut dans cet article.

La finition de surface sur une machine d'électroérosion à fil à vitesse moyenne n'est pas fixée par la machine seule ; il dépend en grande partie du nombre de passes de finition programmées après le premier ébauche. Chaque passage supplémentaire élimine une couche plus fine de matériau à une énergie de décharge inférieure, ce qui lisse progressivement la paroi de saignée et resserre la tolérance réalisable. Cette logique multi-passes est au cœur de la raison pour laquelle les plates-formes à vitesse moyenne sont privilégiées pour le travail de précision sur les moules et les matrices plutôt que pour la découpe à grande vitesse en un seul passage. Le diagramme à colonnes ci-dessous illustre, à un niveau conceptuel, la façon dont la rugosité de surface tend généralement à diminuer à mesure que des passes de finition supplémentaires sont ajoutées sur une configuration d'électroérosion à fil multi-passes. Il est présenté comme un modèle illustratif reflétant le comportement général de l'EDM multi-passes plutôt que comme un résultat garanti pour une machine, un matériau ou un diamètre de fil spécifique.

Tendance conceptuelle de la rugosité de surface au fil des passes successives sur une configuration d'électroérosion à fil multi-passes (plage de référence générale, pas une spécification fixe).

En lisant le tableau de gauche à droite, la première barre représente la passe de coupe grossière, qui donne la priorité à la vitesse d'enlèvement de matière plutôt qu'à la qualité de la surface et laisse généralement une paroi de saignée relativement rugueuse. La deuxième barre reflète une première passe de finition, où l'énergie de décharge est réduite et le fil coupe une fine couche de peau pour corriger l'erreur dimensionnelle laissée par la coupe grossière. Les troisième et quatrième barres représentent des passes de finition ou d'écrémage supplémentaires, chacune enlevant progressivement moins de matière à des réglages de décharge de plus en plus doux, c'est pourquoi la rugosité de la surface continue de baisser mais avec de plus petites améliorations à chaque étape. Ce modèle est exactement la raison pour laquelle les ateliers de moulage et de matrices de précision se tournent vers des configurations d'électroérosion à fil à vitesse moyenne qui prennent en charge la réutilisation du fil sur plusieurs passes, plutôt qu'une configuration à grande vitesse en un seul passage mieux adaptée aux profils bidimensionnels plus grossiers. Le compromis est le temps de cycle : chaque passe de finition supplémentaire ajoute des minutes d'usinage, de sorte que les ateliers arrêtent généralement d'ajouter des passes une fois qu'une pièce atteint la tolérance et le niveau de finition demandé par le dessin, plutôt que de toujours exécuter le nombre maximum de passes disponibles. Le diamètre du fil, l'état du fluide diélectrique et le matériau de la pièce à usiner influencent tous exactement l'endroit où atterrit chaque barre, de sorte que les valeurs indiquées ici doivent être lues comme une plage de référence générale plutôt que comme une spécification fixe pour une machine particulière. Un matériau de pièce plus épais ou plus dur nécessite généralement plus de passes pour atteindre le même niveau de finition par rapport à une section plus fine ou plus douce. Les ateliers produisant des composants de moules à injection plastique avec des tolérances de plan de joint serrées, par exemple, programment souvent trois passes de finition ou plus, spécifiquement parce que le temps de polissage en aval est coûteux et qu'une meilleure finition après découpe réduit ce travail manuel. L'usinage du carbure et de l'acier à outils trempé suit une logique similaire, puisque ces matériaux plus durs peuvent être plus sensibles à l'énergie de décharge et bénéficier d'une séquence de finition plus douce et plus progressive. Les pièces mécaniques à haute tolérance destinées à des assemblages avec des ajustements serrés ont également tendance à justifier le nombre de passes supplémentaires, car la cohérence dimensionnelle affecte directement le rendement de l'assemblage en aval. En fin de compte, le nombre de passes programmées sur une machine d'électroérosion à fil à vitesse moyenne est un levier pratique que les opérateurs ajustent tâche par tâche, équilibrant la qualité de finition requise par une pièce par rapport au temps de cycle autorisé par un calendrier de production.

À retenir : le travail de moulage de précision s'oriente généralement vers une machine d'électroérosion à fil à vitesse moyenne, et la programmation multi-passes, et non la machine seule, est ce qui, en fin de compte, offre la tolérance stricte et le niveau de finition qu'exige ce travail.

Guide de maintenance pour la fiabilité à long terme des machines

Un entretien constant est ce qui permet à un érodeur à fil de conserver sa précision de positionnement au fil des années de production plutôt que seulement pendant ses premiers mois en atelier. L’état du fluide diélectrique mérite une attention particulière, car un fluide contaminé ou épuisé affecte directement la stabilité de la décharge, la qualité de la finition de surface et le taux de consommation de fil. Les guides-fils et les points de contact s'usent progressivement en raison du déplacement constant du fil, de sorte qu'une inspection périodique détecte les besoins de remplacement avant qu'ils ne se traduisent par une qualité de coupe incohérente ou des ruptures de fil inattendues. Les rails de la table de travail et les vis à billes nécessitent également un nettoyage et une lubrification réguliers, car les débris accumulés dans ces zones sont une cause courante et évitable de dérive progressive de la précision.

Le tableau ci-dessous indique où le temps de maintenance de routine est généralement consacré à une machine d'électroérosion à fil, basé sur la pratique générale de l'atelier plutôt que sur une étude chronométrée spécifique, afin que les ateliers puissent planifier des programmes de maintenance autour des zones qui nécessitent le plus souvent une attention.

Répartition générale du temps d'entretien de routine entre les catégories de tâches courantes (modèle illustratif des pratiques d'atelier).

L’entretien des fluides diélectriques et des filtres occupe systématiquement la plus grande part de l’attention de maintenance de routine, ce qui reflète la manière dont la propreté du fluide affecte directement chaque coupe effectuée par la machine. Lorsque la filtration est négligée, les particules érodées recirculent dans le réservoir et peuvent provoquer un comportement de décharge incohérent, visible par une finition de surface inégale ou des ruptures de fil inexpliquées en cours de travail. L'inspection du guide-fil et de la tension arrive en deuxième position car ces composants subissent une usure mécanique continue due au déplacement du fil et influencent directement la précision du positionnement le long du chemin de coupe. L'inspection des contacts électriques et du dévidage du fil est importante car des contacts dégradés introduisent des variations de résistance qui peuvent déstabiliser le timing de décharge, en particulier sur les longs trajets sans surveillance. Le nettoyage des plates-formes et des rails, bien que plus petit dans un temps partagé typique, a un effet à long terme démesuré sur la précision de la machine, car les débris accumulés dans ces zones ont tendance à provoquer une dérive de positionnement lente et difficile à diagnostiquer plutôt qu'un défaut évident. Les vérifications des logiciels et de l'étalonnage complètent la liste et sont généralement les plus rapides des cinq catégories, mais les ignorer pendant de longues périodes peut permettre à de petites erreurs de décalage de s'aggraver sur de nombreux travaux. Les ateliers qui établissent un calendrier de maintenance autour de cette allocation générale ont tendance à détecter les problèmes émergents avant d'interrompre la production, plutôt que de réagir seulement après qu'une rupture de fil ou qu'une pièce rejetée révèle un problème. Il convient de noter que le temps réel consacré à chaque catégorie varie en fonction de l'environnement de l'atelier, de la qualité de l'eau, de l'intensité de la charge de travail et du nombre d'heures par semaine pendant lesquelles la machine fonctionne. Un atelier effectuant une production quasi continue en plusieurs équipes devra généralement entretenir le fluide diélectrique et les filtres plus fréquemment que ne le suggère le modèle général présenté ici. L'association d'un journal de maintenance documenté avec les intervalles d'entretien recommandés par le fabricant constitue la base de planification la plus fiable, plutôt que de s'appuyer uniquement sur une date calendaire fixe. Les tests de précision de positionnement lors de la mise en service, et périodiquement par la suite, restent l'un des moyens les plus directs de confirmer que l'usure accumulée n'a pas commencé à affecter la qualité des pièces.

À retenir : La gestion des fluides diélectriques et l'inspection des guides-fils représentent ensemble plus de la moitié de l'entretien de routine des érodeurs EDM à fil, et négliger l'un ou l'autre est une source courante de temps d'arrêt évitables.

Choisir un fabricant fiable d'érodeuse à fil

Lors de l'évaluation d'un fabricant ou d'un fournisseur d'électroérosion à fil, les ateliers regardent généralement au-delà de la fiche technique pour voir comment la machine est conçue, testée et prise en charge après l'achat. La cohérence du processus de fabrication est importante ici, puisque deux machines construites selon les mêmes spécifications nominales peuvent se comporter différemment sur le terrain si la précision du positionnement n'est pas vérifiée sur chaque unité avant son expédition. Un fabricant disposant de capacités internes de recherche, de développement et de production est souvent mieux placé pour affiner le contrôle du dévidage du fil, l'articulation de la tête de guidage et le logiciel de contrôle au fil des générations de produits successives, plutôt que de s'appuyer entièrement sur des sous-systèmes tiers.

Fabrication Cie., Ltd de machines de Taizhou Xinchengyang est un exemple de fabricant construit autour de ce type de spécialisation ciblée, avec des années d'expérience concentrées spécifiquement sur l'usinage par électroérosion et les équipements de traitement spéciaux. La gamme de produits de l'entreprise couvre les catégories abordées tout au long de cet article : les séries PS-C et DK77-BC couvrent les besoins d'électroérosion à fil à vitesse moyenne, les séries DK77-A et DK77-B répondent aux applications de coupe de fil à grande vitesse, et la série DK77-D est conçue pour les travaux de coupe de fil à grande conicité. Chaque machine-outil produite par l'entreprise est soumise à des tests de précision de positionnement avant de quitter l'usine, ce qui reflète le point plus large de l'industrie évoqué plus haut dans cet article sur l'importance de la vérification de la précision pour la fiabilité à long terme. Les produits de la société sont distribués dans tout le pays, avec des modèles sélectionnés atteignant des clients en Asie du Sud-Est, en Asie de l'Ouest, en Europe et en Amérique, ce qui lui confère une expérience dans la prise en charge des érodeuses à fil par électroérosion dans une gamme d'environnements d'exploitation et d'applications de pièces.

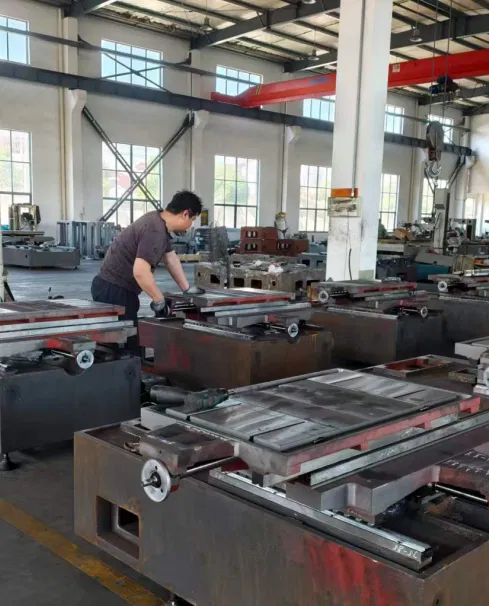

Les bancs de machines sont installés et vérifiés sur le site de production avant l'assemblage final et les tests de précision.

Pour les ateliers comparant les fournisseurs, ce type de gamme de produits ciblée, couvrant les catégories de vitesse moyenne, haute vitesse et grande conicité sous un seul fabricant, peut simplifier l'approvisionnement pour les ateliers qui s'attendent à ce que leur gamme de pièces évolue au fil du temps. Un fabricant d'électroérosion à fil qui fonctionne également en tant que grossiste ou fournisseur de distributeurs bénéficie des commentaires d'une base plus large de machines installées, qui peuvent à leur tour éclairer le perfectionnement continu du produit. Les ateliers évaluant n'importe quel fournisseur d'équipement d'électroérosion à fil devraient poser des questions spécifiques sur les procédures de test de précision de positionnement, car cette seule étape de contrôle qualité a une influence considérable sur la cohérence des performances d'une machine une fois qu'elle atteint l'atelier.

Comment choisir la bonne machine d'électroérosion à fil pour votre application Le choix de la bonne machine d'électroérosion à fil ne dépend pas seulement de la vitesse de coupe ou du prix de la machine. La configuration idéale doit correspondre au matériau de la pièce à usiner, à la précision requise, à la géométrie de la pièce, au volume de production et aux objectifs de fabrication à long terme. Différentes industries et applications nécessitent différentes solutions d'électroérosion à fil, c'est pourquoi il est essentiel de comprendre les différences entre les séries de machines avant de prendre une décision d'achat. Pour la fabrication de moules de précision : choisissez l'électroérosion à fil à vitesse moyenne. Pour les fabricants de moules produisant des inserts, des poinçons, des matrices et des composants d'outillage complexes de précision, une machine d'électroérosion à fil à vitesse moyenne est généralement le choix préféré. Les machines d'électroérosion à fil à vitesse moyenne utilisent plusieurs passes de coupe pour équilibrer l'efficacité de l'usinage avec une excellente finition de surface et une précision dimensionnelle. Ils conviennent aux applications où les clients exigent une précision stable, un travail de polissage réduit et une qualité d'usinage constante. Les applications typiques incluent : · Moules de précision · Matrices d'emboutissage · Composants de moulage par injection plastique · Pièces mécaniques à haute tolérance · Usinage du carbure et de l'acier trempé Les machines d'électroérosion à fil à vitesse moyenne de la série POOSN PSC sont conçues pour les clients qui ont besoin d'une qualité d'usinage supérieure et de performances stables dans des environnements de fabrication de précision.
