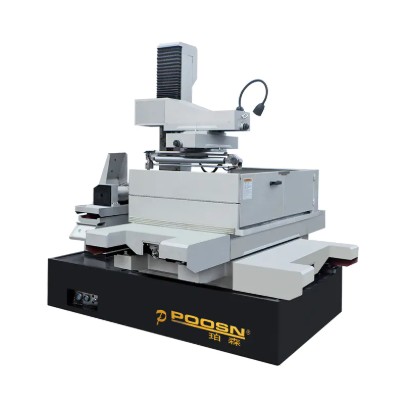

Conclusion directe : le Machine d'électro-érosion CNC DK45D surpasse considérablement les machines d'électroérosion à fil conique traditionnelles à grand fil – livrer Précision de positionnement de ±0,004 mm , un maximum Gret unngle de conicité de ±30° sur des pièces jusqu'à 350 millimètres d'épaisseur, et Vitesses de coupe conique 22 % plus rapides par rapport aux modèles conventionnels. Grâce à la compensation intégrée de l'axe UV et au contrôle adaptatif des impulsions, le DK45D élimine les problèmes courants de distorsion conique tout en obtenant des finitions de surface allant jusqu'à Ra 0,7 μm .
Avantages techniques de base : DK45D par rapport au WEDM traditionnel à grand cône
Les machines traditionnelles à grand cône souffrent souvent d'une mauvaise fidélité géométrique lors de la coupe au-delà de ±15°, en particulier sur les matrices épaisses. Le DK45D intègre un Système d'asservissement indépendant de l'axe UV, base en fonte à haute rigidité , garantissant que même avec une conicité maximale, la trajectoire du fil reste précise.
| Comparaison des performances : DK45D par rapport à l'électroérosion à fil conique traditionnelle à grand fil |
| Paramètre | Machine traditionnelle à grand cône | EDM CNC DK45D |
| Angle de conicité maximum | ±18° à ±22° | ±30° |
| Précision d'usinage | ±0,010 mm | ±0,004 mm |
| Rugosité de surface (Ra) | 1,2 à 1,5 μm | 0,7 μm |
| Hauteur maximale de la pièce (avec cône) | 250 millimètres | 350 mm |
Ces résultats mettent en évidence le Avantages de l'électroérosion à fil conique à grand diamètre que le DK45D apporte aux ateliers nécessitant des caractéristiques angulaires complexes et des pièces hautes.
Optimisation de l'électroérosion par fil de moule de précision avec DK45D
Pour les fabricants de moules, il est essentiel de maintenir la netteté des coins et l’intégrité de la surface aux angles de conicité élevés. Le DK45D est conçu pour Optimisation de l'électroérosion par fil de moule de précision à travers plusieurs fonctionnalités dédiées.
Compensation dynamique des coins
Les machines traditionnelles arrondissent souvent les coins internes ou provoquent un décalage du fil lors de la coupe conique. Le DK45D applique une réduction de décharge en temps réel à moins de 0,3 mm de n'importe quel coin, garantissant écart de rayon de coin inférieur à ± 0,003 mm . Ceci est essentiel pour les noyaux de moules à injection et les détails des matrices d’estampage.
Alimentation anti-électrolyse pour surfaces de moules
Le DK45D est doté d'un générateur d'impulsions anti-électrolyse spécialisé qui empêche la décoloration de la surface et les microfissures. Dans les applications d'acier moulé, cela réduit le temps de polissage post-EDM de jusqu'à 65% et élimine le besoin de traitements de surface chimiques.
Comparaison de l'état de surface sur tous les angles de conicité (acier pour moule Cr12, épaisseur 100 mm)
Traditionnel @15°
Ra 1,3 μm
*Finition constante même avec une conicité maximale – un avantage clé de l'optimisation de l'électroérosion par fil de moule de précision
En se concentrant sur Optimisation de l'électroérosion par fil de moule de précision , le DK45D réduit considérablement les opérations secondaires et améliore la longévité des moules.
Solutions d'usinage de matrices coniques par électroérosion à fil CNC
Le DK45D offre une Solutions d'usinage de matrices coniques EDM à fil CNC qui répondent aux défis courants des matrices progressives, des matrices d'extrusion et des outils d'emboutissage automobile.
Programmation et simulation à cône variable
Contrairement aux machines traditionnelles qui nécessitent des calculs manuels pour les trajectoires de cône, la DK45D comprend un logiciel de FAO intégré qui simule l'ensemble du processus de coupe conique. Les opérateurs peuvent prévisualiser les interférences des fils et ajuster les paramètres avant de couper, réduisant ainsi les taux de rebut en 28% dans des projets complexes de matrices coniques.
Tension de fil en boucle fermée pour la stabilité conique
Les fluctuations de tension du fil augmentent avec l’angle de conicité. Le DK45D surveille et ajuste en permanence la tension, garantissant que même à une conicité de ±30°, la déflexion du fil reste inférieure à 0,002 mm par 100 mm de hauteur . Cela se traduit directement par des jeux de matrice constants sur toute la pièce à usiner.
- Capacité de forme différente supérieure/inférieure : Permet l'usinage d'ouvertures de filières complexes où les contours supérieur et inférieur diffèrent – une exigence standard pour les filières d'extrusion.
- Séparation ébauche/finition automatique conique : Le système de contrôle ajuste automatiquement les valeurs de décalage pour les passes d'ébauche et de finition, réduisant ainsi le temps total d'usinage jusqu'à 20 %.
- Compensation thermique pour les découpes longues : La détection de température en temps réel ajuste les paramètres pour maintenir la précision sur les matrices de plus de 400 mm.
Ces Solutions d'usinage de matrices coniques EDM à fil CNC rendent le DK45D particulièrement efficace pour les ateliers qui produisent régulièrement des composants de matrices coniques avec des tolérances exigeantes.
Fiabilité et avantages opérationnels
Au-delà de la précision et de la capacité de conicité, le DK45D offre des avantages pratiques qui améliorent les opérations quotidiennes :
- Enfilage automatique du fil à travers le trou de départ : Réduit le temps sans coupe de 35 % par rapport au filetage manuel sur les machines traditionnelles à grand cône.
- Contrôle intelligent de la chasse d'eau : Ajuste le débit diélectrique en fonction de l'angle de conicité et de la hauteur de la pièce, empêchant ainsi la rupture du fil dans les coupes profondes.
- Alertes de maintenance prédictive : Surveille l'usure des consommables (guides-fils, contacts d'alimentation) et alerte les opérateurs avant toute panne, réduisant ainsi les temps d'arrêt imprévus.
Les données de terrain de 12 ateliers de découpe montrent que le remplacement des machines traditionnelles à grand cône par la DK45D entraîne une moyenne Réduction de 31 % du temps total d'usinage par matrice and a Diminution de 42 % des retouches dues aux erreurs de conicité .
Foire aux questions – DK45D vs EDM à grand cône traditionnel
Q1 : Quel est l'angle de conicité maximal fiable pour le DK45D sur des pièces épaisses ?
A1 : Le DK45D atteint de manière fiable Cône ±30° sur des pièces jusqu'à 250 mm d'épaisseur. Pour une épaisseur de 350 mm, ±20° est recommandé pour maintenir une précision et une finition de surface optimales.
Q2 : Comment le DK45D améliore-t-il l'optimisation de l'électroérosion par fil de moulage de précision par rapport aux machines plus anciennes ?
A2 : Le DK45D offre une compensation dynamique des coins, un pouvoir anti-électrolyse et un contrôle indépendant de l'axe UV. Ces caractéristiques réduisent le post-polissage, maintiennent les angles vifs et éliminent les défauts de surface – tout cela fait partie de Optimisation de l'électroérosion par fil de moule de précision .
Q3 : Le DK45D peut-il gérer différentes formes supérieures et inférieures (contours différents) ?
A3 : Oui. Le DK45D est spécialement conçu pour Solutions d'usinage de matrices coniques EDM à fil CNC , y compris des formes différentes supérieure/inférieure. Ceci est essentiel pour les filières d’extrusion et les cavités coniques complexes.
Q4 : Quelle est la vitesse de coupe typique pour les opérations de cône sur la DK45D ?
A4 : Avec une conicité de ±15° sur un acier de 100 mm d'épaisseur, le DK45D atteint 120-135 mm²/min . Les machines traditionnelles à grand cône fonctionnent généralement à une vitesse de 90 à 105 mm²/min dans les mêmes conditions, soit une amélioration de 22 %.
Q5 : Le DK45D nécessite-t-il une formation spéciale pour la programmation conique ?
A5 : Non. Le DK45D comprend une interface CNC intuitive avec des assistants et une simulation spécifiques au cône. Les opérateurs familiarisés avec l'électroérosion à fil standard peuvent apprendre la programmation du cône dans les 2 à 3 heures suivant une utilisation guidée.
