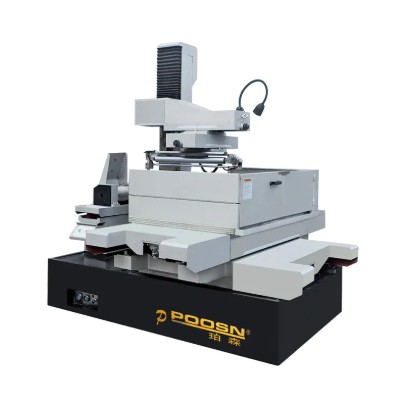

Qu'est-ce qui fait du WEDM à grand cône de coupe DKD une avancée majeure dans l'usinage de précision ?

Le EDM à fil conique à grande coupe DKD est une percée dans l'usinage de précision car il élargit fondamentalement ce que l'usinage par électroérosion à fil peut accomplir dans une seule configuration. Il atteint des angles de conicité allant jusqu'à ± 45° sur les pièces de plus de 500 mm, maintient une précision de positionnement de ± 0,003 mm pour des charges de travail supérieures à 3 000 kg et réduit la rupture de fil jusqu'à 60 % grâce au contrôle de décharge adaptatif. — des capacités qu'aucune machine WEDM conventionnelle ne peut reproduire simultanément. Pour les fabricants travaillant dans l’aérospatiale, la fabrication de matrices lourdes, l’outillage d’extrusion et la production de moules grand format, cette machine n’améliore pas simplement les solutions existantes. Il permet de fabriquer des géométries et des échelles de pièces auparavant impossibles sans compromettre l'intégrité dimensionnelle ou la qualité de la surface.

Le significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

Cet article examine chacune des dimensions techniques et pratiques qui font du DKD Grand cône de coupe WEDM une véritable avancée technique. Il couvre la conception structurelle de la machine, le système de coupe conique, l'intelligence de contrôle, la technologie de rinçage, la gestion des câbles, l'adéquation des applications et le coût total de possession, avec des données spécifiques et des exemples de production tout au long.

Le Core Problem: Why Large-Taper WEDM Has Always Been Difficult

Pour apprécier les réalisations de la machine DKD, il convient de comprendre les défis techniques qui ont rendu le WEDM à large cône si difficile pendant si longtemps. L'électroérosion à fil fonctionne en érodant un matériau électriquement conducteur à l'aide de décharges électriques contrôlées entre un fil-électrode mince et la pièce à usiner. Le fil n'entre pas directement en contact avec la pièce à usiner : il est séparé par un petit espace rempli de fluide diélectrique, et l'enlèvement de matière se produit grâce à l'énergie libérée par des impulsions électriques rapides et précisément synchronisées.

Lorsque le fil est maintenu parfaitement vertical, ce processus est bien compris et hautement contrôlable. L'espace de décharge est uniforme sur toute la longueur du fil, le rinçage est symétrique et la géométrie de coupe est prévisible. Mais lorsque le fil est incliné pour couper un cône, tout change. La géométrie de l'espace devient asymétrique : le point d'entrée et le point de sortie du fil sont décalés horizontalement, parfois de plusieurs dizaines de millimètres sur les pièces hautes. La répartition de la décharge le long du fil incliné devient inégale. L'efficacité du rinçage diminue fortement car le fluide diélectrique ne peut pas être dirigé uniformément dans une zone de coupe inclinée. La tension du fil devient plus difficile à maintenir car le chemin du fil change de forme à mesure que l'angle de conicité change pendant les opérations de contournage.

Sur une pièce de 100 mm de hauteur, un cône de 15° crée un décalage horizontal d'environ 27 mm entre l'entrée et la sortie du fil. C'est gérable. Sur une pièce de 500 mm de hauteur avec une conicité de 30°, le décalage horizontal approche 290 mm. À cette échelle, les problèmes s’aggravent considérablement. Le fil se plie sous sa propre asymétrie de tension. La décharge devient concentrée au milieu du fil plutôt que répartie uniformément. La pression de rinçage appliquée au niveau des buses atteint à peine le centre de la zone coupée. La finition de surface se détériore, la précision géométrique en souffre et les taux de rupture de fil augmentent.

C'est pourquoi la plupart des fabricants de WEDM ont historiquement limité la capacité de conicité à des angles modestes (généralement ±3° à ±15°) et à des hauteurs de pièces modérées. Aller au-delà de ces limites avec une machine standard entraîne des résultats imprévisibles : erreurs dimensionnelles, finitions de surface rugueuses, ruptures de fils fréquentes et couches recoupées suffisamment épaisses pour compromettre les performances en fatigue des composants critiques. Le WEDM à grand cône de coupe DKD a été conçu spécifiquement pour résoudre ces problèmes, non pas par une amélioration progressive, mais en repensant la machine de fond en comble autour des exigences de coupe à grand cône.

Fondation structurelle : la base de la machine et l'ingénierie du cadre

L'usinage de précision commence par la base structurelle de la machine. Toute vibration, dilatation thermique ou déviation mécanique dans le châssis de la machine se traduit directement par une erreur de position au niveau du fil de coupe. Pour la coupe à grand cône sur des pièces lourdes, cela est particulièrement critique car les forces de coupe – bien que faibles en termes absolus par rapport au fraisage ou au meulage – agissent de manière asymétrique sur une large enveloppe de travail de la machine, créant des moments auxquels les cadres en fonte standard ne peuvent pas résister de manière adéquate.

Le DKD machine uses a base de machine en granit-composite qui offre plusieurs avantages significatifs par rapport à la construction conventionnelle en fonte. Le granite composite a un coefficient d'amortissement spécifique environ huit à dix fois supérieur à celui de la fonte, ce qui signifie que les vibrations provenant du sol de l'atelier, des machines à proximité ou des servomoteurs de la machine sont absorbées beaucoup plus rapidement plutôt que de résonner à travers la structure et d'apparaître sous forme d'ondulations de surface sur la pièce finie.

Lermal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

Le column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

Le combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

Le UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

Le taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

Le DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with entraînements par moteur linéaire sur les axes U et V. Les moteurs linéaires éliminent le jeu, la conformité et la sensibilité thermique des entraînements à vis à billes, offrant une résolution de positionnement de 0,1 µm et une répétabilité bidirectionnelle meilleure que 0,5 µm. Ceci est important car lors d'une opération de contournage avec un angle de conicité qui change continuellement, l'axe UV doit exécuter des centaines de petites corrections de position par seconde pour maintenir l'inclinaison correcte du fil lorsque l'axe XY se déplace dans les courbes et les coins. Tout décalage ou imprécision dans la réponse de l'axe UV produit des erreurs d'angle de conicité qui apparaissent sous forme d'écart géométrique sur la surface de la pièce finie.

Le wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

Le UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Générateur d'impulsions adaptatif : maintenir la stabilité de la décharge dans des conditions variables

Le electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

Le DKD machine incorporates an générateur d'impulsions adaptatif qui fonctionne selon un principe fondamentalement différent des générateurs d'impulsions EDM conventionnels. Plutôt que de fournir une forme d'onde d'impulsion fixe et de compter sur l'opérateur pour sélectionner les paramètres appropriés pour un matériau et une géométrie donnés, le générateur adaptatif surveille en permanence la tension, le courant et les caractéristiques de synchronisation de l'intervalle de décharge à une fréquence d'échantillonnage de plusieurs mégahertz. Il utilise ces données en temps réel pour classer chaque décharge individuelle comme une étincelle productive, un court-circuit, un arc ou un espace ouvert, et ajuste la synchronisation, l'énergie et la polarité des impulsions impulsion par impulsion pour maximiser la proportion d'étincelles productives tout en éliminant les événements d'arc nocifs.

Cette capacité est particulièrement importante lors de coupes à grand cône car l’efficacité d’évacuation des débris varie considérablement le long de la longueur du fil. Près des points d'entrée et de sortie où se trouvent les buses de rinçage, les débris sont éliminés efficacement et l'espace reste propre. Dans les sections médianes d'un long fil incliné, l'accumulation de débris est plus élevée et les conditions d'espacement locales tendent vers un court-circuit. Le générateur adaptatif détecte ces tendances locales aux courts-circuits à partir de la signature de tension des impulsions individuelles et répond en réduisant momentanément l'énergie des impulsions dans cette zone de décharge, empêchant ainsi l'accumulation de ponts de débris conducteurs qui autrement provoqueraient une rupture de fil.

Le practical result is that la vitesse de coupe en mode grand cône est maintenue entre 85 et 90 % de la vitesse de coupe droite pour le même matériau et le même diamètre de fil — une amélioration significative par rapport aux machines conventionnelles, qui perdent souvent 40 à 60 % de leur vitesse de coupe lorsqu'elles fonctionnent à des angles de conicité supérieurs à 20°, car l'opérateur doit réduire manuellement l'énergie d'impulsion pour éviter la rupture du fil. Le générateur adaptatif permet également à la machine de couper des matériaux particulièrement sensibles à l'instabilité de décharge, tels que les composites de carbure et de diamant polycristallin, à des angles de conicité qui seraient impossibles sur une machine non adaptative.

Rinçage haute pression bidirectionnel : résoudre le problème des débris aux grands angles de conicité

Le rinçage – le processus d'apport de fluide diélectrique à la zone de coupe pour éliminer les particules érodées, refroidir le fil et la pièce et maintenir la propreté des espaces – est l'un des facteurs les plus sous-estimés dans les performances du WEDM. En coupe droite, le rinçage est simple : les buses supérieure et inférieure sont coaxiales avec le fil et le fluide s'écoule symétriquement à travers l'espace de haut en bas. À mesure que l’angle de conicité augmente, cette symétrie se brise progressivement et l’efficacité du rinçage se détériore rapidement.

Sur un cône de 45° avec une pièce de 500 mm, la buse supérieure est décalée de près de 500 mm par rapport à la buse inférieure dans le plan horizontal. Le fluide expulsé de la buse supérieure au point d'entrée n'atteint pas le point de sortie de la coupe inclinée : il s'écoule le long du chemin de fil incliné et sort par les interstices de la paroi latérale de la pièce. La région centrale du fil incliné fonctionne dans des conditions de manque de rinçage sévère, provoquant une accumulation de débris, une surchauffe localisée, des couches de refonte épaisses et finalement une rupture du fil.

Le DKD machine addresses this with a système de chasse d'eau bidirectionnel à pression variable qui comprend des buses supérieure et inférieure contrôlées indépendamment, capables de tourner pour aligner la direction de leur jet avec l'angle d'inclinaison réel du fil. Plutôt que d'éjecter le fluide verticalement vers le bas comme le fait une buse fixe, les buses DKD pivotent pour diriger le fluide le long de l'axe du fil, garantissant ainsi que le jet pénètre dans la zone de coupe inclinée plutôt que de se dissiper contre la paroi latérale de la pièce.

En plus du contrôle directionnel, la pression de rinçage est automatiquement ajustée par la CNC entre 0,5 et 18 bar en fonction de la hauteur de la pièce, du type de matériau, de l'angle de conicité et de la phase de coupe en cours. Lors d'une coupe grossière où le volume de débris est élevé, la pression est augmentée pour maintenir la propreté des espaces. Lors des passes de coupe de finition où l'intégrité de la surface est critique, la pression est réduite pour empêcher les vibrations du fil induites par l'hydraulique qui dégraderaient la rugosité de la surface. Cette gestion dynamique de la pression est coordonnée avec le contrôle adaptatif du générateur d'impulsions afin que les deux systèmes répondent simultanément aux changements des conditions d'espacement.

Le result is a épaisseur de couche de refonte inférieure à 3 µm même aux angles de conicité maximaux — une valeur qui répond aux exigences d'intégrité de surface des spécifications des composants de qualité aérospatiale et élimine le besoin d'un traitement de surface post-EDM dans la plupart des applications. Sur les machines conventionnelles fonctionnant à de grands angles de conicité, l'épaisseur de la couche de refonte dépasse souvent 15 à 20 µm, ce qui nécessite des opérations de meulage ou de polissage supplémentaires qui augmentent le temps et les coûts.

Le dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Système de gestion des fils : contrôle de la tension, filetage et efficacité de la consommation

La gestion du fil-électrode englobe tout, depuis la façon dont le fil est alimenté depuis la bobine d'alimentation, en passant par le système de guidage, jusqu'au mécanisme de réception - et elle a une incidence directe sur la qualité de coupe, la disponibilité de la machine et les coûts d'exploitation. Dans la coupe à grand cône, la gestion du fil est plus exigeante que dans la coupe droite car le chemin de fil incliné crée une répartition de tension non uniforme : la tension est plus élevée aux points de flexion près des guides et plus faible au milieu. Si la tension n'est pas contrôlée avec précision, le fil résonne à des fréquences spécifiques qui apparaissent sous forme de motifs de surface périodiques sur la pièce finie.

Le DKD machine uses a système de contrôle de la tension du fil en boucle fermée avec un capteur de cellule de charge qui mesure la tension réelle du fil au niveau du guide supérieur et transmet cette information à un rouleau tendeur servocommandé. Le système maintient la tension du fil à ±0,3 N du point de consigne dans toute la bobine, même lorsque le diamètre de la bobine diminue et que la dynamique de déroulement du fil change, et même lorsque la géométrie du chemin du fil change avec différents angles de conicité. Ce niveau de cohérence de tension est environ trois fois plus élevé que ce que peuvent atteindre les dispositifs de tension mécaniques sur les machines conventionnelles.

Le wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

La consommation de fil représente un coût d’exploitation important dans les environnements de production WEDM. Une machine WEDM grand format typique fonctionnant en continu peut consommer 15 à 25 kg de fil par semaine, pour un coût de 15 à 30 dollars par kilogramme selon le type de fil. L'optimisation de la tension et le contrôle adaptatif du déchargement de la machine DKD réduisent l'avance inutile du fil – le phénomène par lequel des conditions de déchargement instables amènent la machine à alimenter le fil frais plus rapidement que ce qui est réellement nécessaire pour la coupe. Les données de terrain des installations de production montrent réduction de la consommation de fil de 22 à 31 % par rapport aux machines sans ces commandes, ce qui, sur une machine fonctionnant 5 000 heures par an, se traduit par des économies annuelles de fil de 8 000 à 15 000 $ selon le type de fil et le prix.

Le machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

Système de contrôle CNC : intelligence, automatisation et efficacité de programmation

Le CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

Le control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

Le control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

Le control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

Le control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that le temps de programmation des nouvelles pièces est réduit de 60 à 70 % par rapport aux contrôles WEDM conventionnels qui nécessitent une sélection manuelle des paramètres et des tests de coupe itératifs.

Comparaison des performances : WEDM à grand cône de coupe DKD par rapport aux normes de l'industrie

Le following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

Le data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Applications industrielles : là où la machine DKD crée un véritable avantage de fabrication

Le DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Fabrication de composants pour l'aérospatiale et la défense

Les composants aérospatiaux nécessitent souvent des profils externes complexes avec des angles de dépouille précis, en particulier les formes de pied d'aube de turbine, les supports structurels et les ferrures de fixation de la cellule. Ces composants sont souvent fabriqués dans des matériaux tels que l'Inconel 718, le titane Ti-6Al-4V et des aciers à outils à haute résistance, qui sont tous difficiles pour l'usinage conventionnel et parfaitement adaptés à l'électroérosion. La capacité de la machine DKD à couper un cône de ± 45° dans l'Inconel 718 à une hauteur de 500 mm avec une précision de ± 0,003 mm et une couche de refonte inférieure à 3 µm signifie que les profils de racine de sapin d'aube de turbine peuvent être coupés en une seule configuration sans les multiples opérations de fixation précédemment requises. Un fournisseur du secteur aérospatial a déclaré avoir réduit le nombre d'opérations pour une fente de disque de turbine de quatre (fraisage d'ébauche, fraisage semi-fini, EDM et meulage) à deux (fraisage d'ébauche et DKD WEDM), réduisant ainsi le temps de cycle total des pièces de 38 %.

Matrices d'estampage lourdes et fabrication de matrices progressives

Les matrices d'emboutissage progressif pour panneaux de carrosserie automobile et composants structurels font partie des applications WEDM les plus exigeantes en termes de taille de pièce, de dureté du matériau et de complexité géométrique. Les matrices ont généralement une épaisseur de 400 à 600 mm, sont durcies à 58 à 62 HRC et nécessitent des dégagements coniques précis pour les poinçons et les matrices, souvent avec des angles de conicité de 20 à 30° pour les fonctions de maintien des flans et les sections de garniture. Sur les machines conventionnelles, ces caractéristiques coniques nécessitent plusieurs configurations avec différentes orientations de fixation, chacune introduisant sa propre accumulation d'erreurs de position. La machine DKD coupe toutes les caractéristiques coniques dans une seule orientation de pièce, maintenant les relations spatiales entre les caractéristiques à ± 0,003 mm près et éliminant les erreurs de repositionnement des fixations de 0,01 à 0,02 mm qui sont la principale source de décalage de matrice dans les approches multi-installations.

Outillage de filière d'extrusion

Les filières d'extrusion d'aluminium et de cuivre présentent un défi unique : le profil de la filière doit intégrer des surfaces d'appui, des angles de dépouille et des géométries de chambre de soudure qui nécessitent différents angles de conicité à différentes profondeurs au sein du même bloc de filière - et les blocs de filière peuvent avoir une épaisseur de 150 à 400 mm. La capacité de la machine DKD à spécifier des angles de conicité variables le long du chemin de coupe, combinée à sa capacité de hauteur de pièce, en fait la seule plate-forme WEDM capable d'usiner des matrices d'extrusion complètes avec toutes leurs caractéristiques coniques dans une seule configuration. Pour les fabricants d'extrusion de profilés en aluminium produisant des sections de cadres de fenêtres et des profilés structurels, cette capacité a éliminé le besoin d'externaliser les fonctions de matrice critiques pour la conicité vers des ateliers d'électroérosion, ce qui a permis de réaliser le travail en interne et de réduire le délai de livraison des matrices de 40 à 50 %.

Outillage pour dispositifs médicaux et implants

L'outillage pour dispositifs médicaux – moules pour implants orthopédiques, outils de coupe pour instruments peu invasifs et matrices pour composants de fixation implantables – nécessite certaines des tolérances dimensionnelles et des normes d'intégrité de surface les plus strictes en matière de fabrication. Les composants d'implants en alliages de cobalt-chrome et de titane doivent répondre aux normes ISO 5832 en matière de biocompatibilité, qui, entre autres exigences, limitent l'épaisseur de la couche de refonte et exigent des valeurs de rugosité de surface spécifiques. La couche de refonte inférieure à 3 µm de la machine DKD et la capacité de finition de surface Ra 0,2 µm sur ces matériaux signifient que l'outillage peut être livré selon la tolérance d'étirage sans les opérations de polissage et de gravure qui sont actuellement une pratique standard après l'EDM conventionnel, économisant ainsi 4 à 8 heures de post-traitement par outil.

Opération sans pilote et efficacité de production

Pour qu'une machine-outil de précision puisse offrir une valeur maximale dans un environnement de production, elle doit être capable de fonctionner de manière fiable sans personnel, c'est-à-dire fonctionner la nuit, le week-end et les changements d'équipe sans nécessiter l'attention constante de l'opérateur. WEDM est en principe bien adapté au fonctionnement sans pilote car le processus de découpe se fait sans contact et les forces impliquées sont négligeables. Dans la pratique, cependant, les ruptures de fils, les défauts de filetage et les problèmes de système diélectrique ont historiquement limité le temps de fonctionnement sans surveillance des machines WEDM à quelques heures avant qu'une intervention ne soit nécessaire.

Le DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

Rapport sur les utilisateurs de production taux d'utilisation des machines de 85 à 92 % sur des périodes glissantes de 30 jours, y compris la maintenance programmée. À titre de comparaison, les machines WEDM conventionnelles dans des environnements de production similaires atteignent généralement un taux d'utilisation de 60 à 75 % en raison de taux de rupture de fil plus élevés, d'interventions manuelles plus fréquentes et de temps de configuration plus longs entre les tâches. Pour un coût horaire machine WEDM typique de 80 à 150 dollars par heure, l'amélioration de l'utilisation représente à elle seule 40 000 à 120 000 dollars par an en capacité récupérée par machine.

Le control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Coût total de possession : le dossier financier à long terme

Le DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

Le cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

Lorsque ces avantages opérationnels sont totalisés et que le coût d'acquisition de la prime est amorti sur cinq ans, la machine DKD atteint généralement un coût total de possession sur cinq ans inférieur à celui d'une machine standard, avec une marge de 15 à 25 % dans les environnements de production où la coupe à grand cône constitue plus de 30 % de la charge de travail. Dans les environnements où le travail à cône large constitue la principale application, l’avantage est encore plus important.

Les coûts de maintenance sur une période de cinq ans sont comparables ou inférieurs à ceux des machines conventionnelles malgré la complexité initiale plus élevée du DKD, car les entraînements du moteur linéaire sur l'axe UV ne comportent aucun composant d'usure mécanique (pas de vis à billes, pas de roulements dans la transmission) et la base composite de granit ne nécessite aucun grattage ou alignement périodique. Les intervalles de remplacement des guides sont allongés grâce à la conception du guide à revêtement diamant, et le système de gestion diélectrique automatisé réduit la manipulation des produits chimiques et le travail de test qui représente un coût de maintenance important sur les systèmes gérés manuellement.

Foire aux questions

Q1 : Quelle est la limite pratique réelle de l’angle de conicité de la machine DKD, et la précision se dégrade-t-elle aux angles maximaux ?

A1 : Le grand cône de coupe DKD WEDM est conçu pour une conicité de ± 45° sur des pièces jusqu'à 500 mm de hauteur, et il s'agit d'une véritable spécification de production plutôt que d'un maximum de laboratoire. La précision de positionnement de ± 0,003 mm est maintenue sur toute la plage de conicité car le système de moteur linéaire à axe UV offre une résolution de positionnement constante quel que soit l'angle de conicité. La rugosité de la surface diminue légèrement aux angles extrêmes — Ra 0,2 µm aux angles de conicité faibles peut augmenter jusqu'à Ra 0,3–0,35 µm à 45° en raison de la géométrie asymétrique de l'espace de décharge — mais cela reste dans les spécifications pour la plupart des applications industrielles. Pour les applications nécessitant Ra 0,2 µm à des angles de conicité extrêmes, une passe de finition supplémentaire avec des réglages d'énergie réduits permet d'atteindre cet objectif.

Q2 : La machine DKD peut-elle couper des matériaux non conducteurs ou peu conducteurs tels que la céramique ou le diamant polycristallin ?

A2 : L'électroérosion à fil nécessite fondamentalement une conductivité électrique dans la pièce à usiner, et la machine DKD ne fait pas exception à cette exigence physique. Cependant, il peut couper efficacement des matériaux ayant une conductivité inférieure à celle de l'acier à outils standard, notamment le carbure de tungstène (qui a une résistivité électrique environ 10 à 20 fois supérieure à celle de l'acier), les composites de diamant polycristallin fritté (qui utilisent une matrice de liant conducteur au cobalt) et les composites céramiques électriquement conducteurs. Pour le carbure de tungstène en particulier, la surveillance des écarts en temps réel du générateur d'impulsions adaptatif offre un avantage significatif par rapport aux machines conventionnelles, car les caractéristiques de décharge du carbure sont sensiblement différentes de celles de l'acier et nécessitent un ajustement dynamique des paramètres pour maintenir une coupe stable - ce que les machines à paramètres fixes ne peuvent pas faire efficacement.

Q3 : Combien de temps faut-il pour configurer et programmer une pièce complexe à grand cône sur la machine DKD ?

A3 : Le temps de configuration et de programmation dépend fortement de la complexité de la pièce, mais pour une plaque matrice représentative à grand cône avec 8 à 12 ouvertures de poinçon à différents angles de conicité, les opérateurs expérimentés signalent un temps total de configuration et de programmation de 90 à 150 minutes en utilisant les fonctions d'importation DXF et de programmation automatique du cône de la commande DKD. Cela se compare favorablement aux 4 à 6 heures pour la même pièce sur une machine WEDM conventionnelle nécessitant une sélection manuelle des paramètres, plusieurs tests de coupe et une programmation séparée pour chaque segment d'angle de conicité. Les pièces du premier article sur une nouvelle géométrie nécessitent généralement une heure supplémentaire pour les coupes de vérification. Une fois le premier article approuvé, la production répétée de la même pièce ne nécessite que le chargement de la pièce et le rappel du programme, généralement 20 à 30 minutes par configuration.

Q4 : Quel programme de maintenance la machine DKD nécessite-t-elle et quels sont les éléments de service les plus courants ?

A4 : Le programme de maintenance de la machine DKD est organisé en intervalles quotidiens, hebdomadaires, mensuels et annuels. L'entretien quotidien prend environ 15 minutes et comprend la vérification de la résistivité diélectrique, l'inspection de l'usure des guides-fils et la vérification de l'alignement des buses de rinçage. L'entretien hebdomadaire (30 à 45 minutes) comprend les contrôles de remplacement des filtres, le nettoyage du coupe-fil et de l'unité de réception, ainsi que la lubrification des guides linéaires de l'axe XY. La maintenance mensuelle (2 à 3 heures) comprend l'inspection complète du système diélectrique, la vérification de l'étalonnage de l'axe UV et le diagnostic du système de contrôle. La maintenance annuelle effectuée par un ingénieur de service comprend l'étalonnage géométrique complet, la mesure laser de la précision des axes et le remplacement des éléments d'usure tels que les guide-fils, les joints et les médias filtrants. Les éléments d'entretien imprévus les plus courants sont le remplacement du guide-fil (généralement toutes les 800 à 1 200 heures en fonction du type de fil et du matériau) et le remplacement du filtre diélectrique (toutes les 400 à 600 heures en fonction du volume d'enlèvement de matière).

Q5 : La machine DKD est-elle adaptée aux ateliers qui coupent une grande variété de matériaux et de types de pièces, ou est-elle optimisée pour une gamme d'applications étroite ?

A5 : La machine DKD est bien adaptée aux environnements d'atelier, précisément parce que sa base de données technologique couvre une large gamme de matériaux et que le générateur d'impulsions adaptatif gère automatiquement les variations de paramètres entre différents matériaux conducteurs. Les ateliers rapportent que le passage d'un matériau à l'autre - par exemple, de l'acier trempé P20 au carbure de tungstène en passant par le titane - nécessite uniquement la sélection du matériau dans l'interface de commande plutôt qu'un réglage manuel des paramètres. La principale considération pour les ateliers de travail est que la taille de la machine DKD et la capacité de la table de travail la rendent plus productive sur les pièces grandes ou complexes ; pour les petites pièces fines et coupées droites qui constituent une partie importante du travail typique en atelier, une machine WEDM standard plus petite peut être plus économique à utiliser en parallèle. La plupart des ateliers qui investissent dans la machine DKD l'utilisent spécifiquement pour leurs travaux grand format et à forte conicité tout en conservant des machines standard pour la découpe de routine.

Q6 : Quelle formation est requise pour que les opérateurs deviennent compétents sur la machine DKD, et quelle assistance le fabricant fournit-il ?

A6 : Les opérateurs ayant une expérience WEDM existante ont généralement besoin d'un programme de formation sur site de 5 jours couvrant le fonctionnement de la machine, la programmation, les principes de coupe conique, la gestion diélectrique et la maintenance de routine. Les opérateurs sans expérience préalable en WEDM ont besoin d'un programme de 10 jours couvrant les principes fondamentaux de l'EDM avant la formation spécifique à la machine. Le fabricant propose l'installation et la mise en service sur site, le programme de formation initiale, l'assistance technique à distance via la connexion de diagnostic intégrée à la machine et l'accès à une base de connaissances en ligne avec des notes d'application, des recommandations de paramètres et des guides de dépannage. Une formation de recyclage annuelle est disponible pour les opérateurs travaillant avec de nouveaux matériaux ou applications, et l'équipe d'ingénierie d'application du fabricant fournit une assistance directe pour les pièces de premier article difficiles au cours des 12 premiers mois après l'installation dans le cadre du package de mise en service standard.
